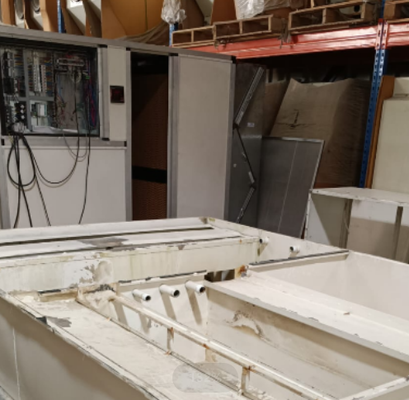

Cuisinier à haute température pour le durcissement thermodurcissable de poudre (180°C - 200°C)

Paramètres

Spécifications

Allocation des armoires

Total 2 armoires de commande : Armoire 1 pour four de séchage à l'eau et cabine de pulvérisation/récupération ; Armoire 2 pour four de cuisson en poudre

Composants électriques principaux

Chint Electric  disjoncteurs basse tension premium, contacteurs, relais thermiques et régulateurs de température numériques

Fonctions de contrôle

Régulation automatique de la température avec affichage numérique, arrêt différé des ventilateurs de circulation, alarmes sonores/visuelles avant démarrage/arrêt, protection contre la perte de phase, la surcharge et les courts-circuits

Câblage et câbles

Câble Jiangyang (norme nationale) ; les câbles de capteur utilisent des câbles blindés à 3 fils pour résister aux interférences électromagnétiques (EMI)

Catégorie

Tâche / Article spécifique

Partie responsable

Travaux électriques

Routage de l'alimentation principale du sous-station de l'usine aux armoires de commande des équipements

Acheteur (Partie A)

Travaux électriques

Câblage des armoires de commande aux moteurs, chauffages et capteurs individuels

Vendeur (Partie B)

Structure civile et usine

Éclairage de l'usine, systèmes de protection incendie, conduits généraux de ventilation/extraction de l'usine

Acheteur (Partie A)

Structure civile et usine

Ouvertures de toit, étanchéité/étanchéité des fuites, installations de traitement des eaux usées/des gaz d'échappement

Acheteur (Partie A)

Structure civile et usine

Fondations civiles, dalle de béton armé, tranchées et canaux de drainage

Acheteur (Partie A)

Tuyauterie utilitaire

Tuyauterie d'alimentation en eau/air comprimé jusqu'aux points de connexion des équipements

Acheteur (Partie A)

Tuyauterie utilitaire

Tuyauterie, vannes et conduites pneumatiques des points de connexion des équipements aux actionneurs internes

Vendeur (Partie B)

Installation sur site

Déchargement des équipements, fourniture de chariot élévateur, de grue, d'électricité d'installation et d'alimentation

Acheteur (Partie A)

Installation sur site

Positionnement physique, assemblage mécanique, câblage électrique et mise en service du système

Vendeur (Partie B)

Logistique et hébergement

Hébergement, repas et transport local pour les ingénieurs d'installation du Vendeur

Acheteur (Partie A)

N°

Description du module d'équipement

Résumé des spécifications

Qté

Prix (USD)

1

Système de prétraitement par immersion

4 cuves (L4,5m × L2,0m × H3,5m), intérieur en acier inoxydable SUS de 3,0 mm, extérieur en tube de 100 mm

1 jeu

27 164,18 $

2

Four de cuisson en poudre électrique

L4,5m × L3,09m × H4,1m, isolation en laine de roche de 120 mm, double porte

1 jeu

2 522,39 $

3

Système de chauffage du four de cuisson

Tubes à ailettes électriques de 108 kW (2kW × 54), ventilateur de circulation haute température de 5,5 kW

1 jeu

2 328,36 $

4

Piste de suspension aérienne

Piste lourde MY-XT-200 (30m au total), structure de portique, 24 roues de chariot

1 jeu

1 746,27 $

5

Cabine de pulvérisation de poudre et 1ère récupération

L4,5m × L2,5m × H4,1m, panneaux en laine de roche de 50 mm, récupération par 7 cartouches à impulsion

1 jeu

6 597,01 $

6

Tour de récupération de poudre secondaire

L1,4m × L1,4m × H4,0m, 9 cartouches à film nano, ventilateur d'extraction de 15 kW, caisson d'insonorisation

1 jeu

6 985,07 $

7

Four de séchage à l'eau électrique

L4,5m × L3,09m × H3,8m, isolation en laine de roche de 120 mm, double porte

1 jeu

2 328,36 $

8

Système de chauffage du four de séchage

Tubes à ailettes électriques de 84 kW (2kW × 42), ventilateur de circulation haute température de 5,5 kW

1 jeu

1 940,30 $

9

Pistolet à poudre électrostatique manuel

Pistolet double écran numérique intelligent 2026, trémie SS, pompe à poudre KCI, chariot

1 jeu

1 358,21 $

10

Système de contrôle centralisé

2 jeux d'armoires de commande, disjoncteurs/interrupteurs Chint, câbles de capteur blindés EMI

2 jeux

2 522,39 $

11

Peinture et finition de surface

Remplissage d'enduit, couche d'apprêt antirouille, finition de couche de finition polyuréthane finale

1 lot

388,06 $

12

Main-d'œuvre de fabrication en usine

Main-d'œuvre de fabrication structurelle, découpe, soudage et assemblage en usine

1 lot

6 208,96 $

PRIX TOTAL (EXW / FOB Port chinois, hors taxes et fret) :

62 089,55 $ USD
