Cabine de pulvérisation à rideau d'eau descendant

Cabine de pulvérisation à rideau d'eau à flux descendant intégral

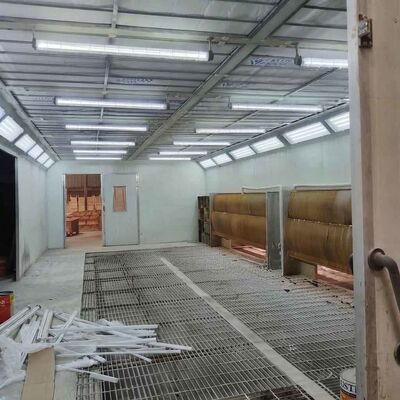

Ce que vous avez vu sur la photo, c'est l'installation qui sera terminée en une journée.

Caractéristiques techniques principales

1. Filtration d'air de plafond avancée (norme EU5/F5) Le plénum de plafond est équipé de notre système premium média filtrant série FILTER EU5/F5 YW-6000. Ce système de filtration de toit haute densité assure un flux laminaire d'air ultra-propre, interceptant complètement les particules de micro-poussière avant qu'elles n'entrent dans la zone de peinture, garantissant une finition impeccable et miroir pour les applications industrielles et automobiles haut de gamme.

2. Système d'éclairage multi-angles sans ombre Une finition de précision nécessite une visibilité parfaite. Notre cabine dispose d'un large éventail de luminaires LED à haute intensité stratégiquement inclinés le long des bords du plafond et des parois latérales. Cette configuration d'éclairage double rangée et sans ombre élimine les angles morts, permettant aux opérateurs d'inspecter méticuleusement l'épaisseur de la peinture, l'uniformité de la couleur et la qualité de surface en temps réel.

3. Plancher à caillebotis à flux descendant robuste L'ensemble de l'espace de travail repose sur des caillebotis en acier robustes de qualité industrielle, conçus pour supporter des charges importantes. Sous les caillebotis se trouve un canal d'extraction sous-plancher très efficace. Cette conception structurelle à flux descendant intégral garantit que le brouillard de peinture et les composés organiques volatils (COV) sont immédiatement aspirés vers le bas, loin de la zone de respiration de l'opérateur et de la pièce.

4. Traitement écologique de la peinture par rideau d'eau Intégré de manière transparente dans la paroi latérale se trouve notre unité avancée de cabine de peinture à rideau d'eau. Utilisant un flux d'eau continu sur des plaques guides, il capture et neutralise efficacement le brouillard de peinture en suspension dans l'air. Ce système réduit non seulement considérablement les émissions environnementales, mais simplifie également les routines de maintenance par rapport aux méthodes de filtration à sec traditionnelles.

5. Enceinte isolée modulaire et logistique optimisée La cabine est construite avec des panneaux sandwich isolés thermiques de haute qualité offrant une excellente isolation acoustique, une résistance au feu et une rétention de température. De plus, la conception est spécifiquement optimisée pour la logistique internationale. Pour surmonter les limitations des conteneurs d'expédition, l'ensemble de l'assemblage structurel et des machines surdimensionnées est conçu pour être expédié efficacement en vrac, en pièces démontées, permettant un assemblage rapide et précis sur site.

Tableau technique

Q1 : Quel niveau de filtration d'air la cabine de pulvérisation offre-t-elle ?

1. Le système est équipé de média filtrant de plafond haute efficacité de qualité EU5 / F5 (série YW-6000).

.

1. Le brouillard de peinture en suspension dans l'air est dirigé vers un film d'eau continu qui coule sur des plaques guides, capturant efficacement les particules de peinture

.

.

1. Tous les panneaux structurels et les composants de machines surdimensionnés sont préparés en pièces en vrac démontables

.

.

1. Des luminaires LED à haute intensité sont montés le long des bords du plafond et des parois latérales à des angles précis

.

.

1. Les murs de la cabine sont constitués de panneaux sandwich EPS ou laine de roche ignifuges pour l'isolation acoustique et thermique

.

.
