Cabine de peinture personnalisée pour panneaux de laine de roche résistant au feu de 60 minutes | Équipement intelligent CoatTech

MOQ:	1
Prix:	USD6000-USD12000/SET
Emballage Standard:	Avec un film et un carton ordinaires
Délai De Livraison:	15 jours après le dépôt
Mode De Paiement:	T/T
Capacité D'approvisionnement:	30set/mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine

Chine

Nom de marque

CoatTech

Certification

Numéro de modèle

Solution de carrosserie

Porte principale::

Style pliant ou style de roulement électrique

Revêtement:

10-50UM

Usage:

Peinture automobile, peinture de meubles, peinture industrielle

Utilisation d'énergie::

Diesel, gaz, vapeur, électrique ou autre option

Niveau de bruit:

≤80 dB

Alimentation::

380 V / 50Hz / 3ph ou autre option

Matériel:

Acier

Sources d'énergie::

Eau, électricité, gaz

Application::

Bus / camion ou autres produits métalliques

Système de chauffage:

Brûleur de marque Riello

Mettre en évidence:

Panneau en laine de roche à feu de 60 minutes

boîte de pulvérisation de peinture sur mesure

panneau de la cabine de pulvérisation résistant au feu

Description du produit

Système personnalisé de panneaux de laine de roche à 60 minutes de durée d'incendie CoatTech Equipement intelligent

Conçu pour les usines à espace restreint (options de largeur 5,60 m et 6,20 m).CoatTech fournit des systèmes de panneaux en laine de roche certifiés CNAS de 60 minutes avec un support d'installation et de mise en service sur place de 12 à 15 jours.

Le client l'a également appelé le système de revêtement industriel sur mesure, panneau à feu de 60 minutes, panneau sandwich en laine de roche, disposition de cabine de pulvérisation compacte, service de mise en service sur place

Résumé

Lors de l'intégration de nouvelles lignes de revêtement ou de la séparation des salles de pulvérisation industrielles, les fabricants sont souvent confrontés à deux obstacles essentiels:

des empreintes d'usine étroitesetdes réglementations locales strictes en matière de sécurité incendie.

Le système de cloisonnage modulaire en laine de roche de CoatTech est spécialement conçu pour résoudre les deux problèmes simultanément.En combinant des dispositions spatiales précises au millimètre avec une résistance au feu certifiée de 60 minutes, nous nous assurons que votre équipement s'adapte parfaitement, passe les audits de sécurité locaux en douceur et fonctionne de manière fiable.

Points marquants

1Rating de résistance au feu de 60 minutes:Officiellement testé et certifié selon les normes GB/T 9978 (reconnues par le CNAS / CMA / ILAC-MRA).

2.Layouts spatiaux adaptés:Options préconçues spécialement conçues pour des largeurs de site plafonnées à5.60m (option 1)ou6.20 m (option 2).

3- Isolation à haute densité:Construit avec des panneaux d'acier colorés à double face de 50 mm remplis d'un noyau de laine de roche non combustible de 100 kg/m3.

4- Déploiement sur place clé en main:1 ingénieur expérimenté envoyé à votre installation pour12 à 15 joursIl s'agit d'un projet de construction, d'assemblage, d'intégration et de mise en service.

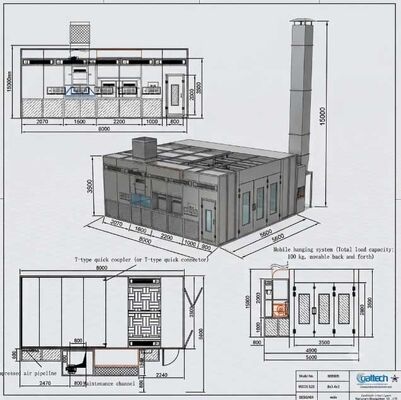

Options de mise en page spatiale double: option 1 contre option 2

Cabine de peinture personnalisée pour panneaux de laine de roche résistant au feu de 60 minutes | Équipement intelligent CoatTech

Les dispositions d'équipement standard échouent souvent lorsque l'espace est strictement limité.

CoatTech fournit deux configurations structurelles optimisées en fonction de vos contraintes de limites exactes:

Option 1: Recommandée pour les largeurs de chantier maximales de 5,60 m

1- Je vous en prie.Efficacité maximale de l'espace dans les couloirs opérationnels serrés.

2.Conception:Une empreinte ultra-compacte qui intègre les murs des panneaux et les conduits sans compromettre l'espace de travail interne ou le dégagement de sécurité.

Article / paramètre du système	Spécifications techniques détaillées et exigences de configuration	Observations / Conformité
1.0 DIMENSIONS Principales et Adaptation du site
Taille de travail interne	Pour les véhicules de type à moteur à commande électrique	Chambre de pièce à usiner
Taille générale extérieure	8110 × 5600 × 3500 mm (L × P × H) (y compris le couloir de maintenance de 800 mm)	Il s'adapte à la limite du site à 5,6 m.
Fondation et plancher	Completement en adéquation avec le plancher du hangar existant, pas de fosses, pas de rampes.	Le plancher est 100% évacué
Passage de maintenance	Inclut une allée de maintenance dédiée de 800 mm pour l'entretien des ventilateurs et des conduits.	Mise en page intégrée
2.0 Structure de la cabine et panneaux incendiaires
Panneaux muraux	Panneaux sandwich en laine de roche de haute résistance de 50 mm; largeur effective de 1150 mm; plaques d'acier de couleur blanche à double face de 0,6 mm; densité du noyau: 120 kg/m3; Classe A1.	Classe A1 pour le feu
Panneaux de toiture	Panneaux sandwich en laine de roche de haute résistance de 50 mm; largeur effective de 1150 mm; plaques d'acier de couleur blanche à double face de 0,6 mm; densité du noyau: 120 kg/m3; Classe A1.	Classe A1 pour le feu
Porte d'accès principale	3000 × 2800 mm (W × H); porte courbée en tôle à quatre couches avec cadre tube carré, noyau isolant en PU, fenêtres d'observation en verre trempé, charnières lourdes.	Fonctionnement facile et en douceur
Porte du personnel	1 unité située sur le côté avant gauche, Taille: 800 × 2000 mm (W × H); équipée d'un verrou de sécurité automatique de soulagement de la pression et d'une vitre trempée.	Sortie de secours
3.0 Système de ventilation et de débit d'air
Capacité de débit d'air	30,000 m3/h de débit d'air total (alimentation et gaz d'échappement équilibrés).	Capacité élevée
Plénums de gaz d'échappement latéral	Les plénums d'échappement montés sur les parois latérales (hauteur: 1000 mm), constitués de tubes carrés de 50x50 mm, revêtus de panneaux de laine de roche et de filtre en fibre de verre interne.	Conception de l'écoulement vers le bas
Cabinet de ventilateur d'entrée	2 unités de ventilateurs centrifuges à double entrée à rotor externe YDW-5.0A; Puissance du moteur: 5,5 kW par unité (Total 11 kW); équipé d'un amortisseur d'air électrique à modulation Belimo.	30,000 m3/h capacité
Calcul de la vitesse de l'air	La vitesse de l'air = débit d'air total / 3600 / surface de section transversale = 30000 / 3600 / (8,0 × 3,4) = 0,306 m/s (vitesse de l'air sans charge: 0,35 m/s).	Vitesse de débit d'air conforme
Cabinet de ventilateur d'échappement	1 ventilateur centrifugeur à double entrée TAE-560H (à ceinture); puissance du moteur: 11 kW; débit d'air total: 30 000 m3/h; pression statique ≥ 700 Pa; amortisseur manuel/électrique.	Pression statique élevée
4.0 FILTRATION et protection de l'environnement
Pré-filtre de première étape	Coton pré-filtre d'admission, qualification EN 779 de classe G3.	Préfiltration des poussières
Filtre de plafond de deuxième étape	Filtre adhésif 3D à profondeur totale à faible efficacité, classification EN 779 classe F5.	Capture des particules fines
Arrêteur de peinture de troisième étape	Tapis d'arrêt de peinture en fibre de verre: 1ère couche sur les plénums latéraux des gaz d'échappement, 2ème couche au fond de l'armoire d'échappement (entrée verte, sortie blanche, EN 779 classe G3).	Filtration par pulvérisation excessive
Adsorption des OVC au 4e stade	Système de filtrage au charbon actif granulaire pour l'adsorption des solvants organiques (benzène, xylène, COV).	Conformité environnementale
5.0 Éclairage et contrôle électrique
Éclairage du plafond	2 rangées: 10 groupes × 4 tubes = 40 tubes LED T8 de 22 W.	Protection contre les explosions IP65
Éclairage latéral	2 rangées: 10 groupes × 2 tubes = 20 tubes LED T8 de 8 W.	Protection contre les explosions IP65
Niveau d'éclairage	L'éclairage doit être étalonné sur une plage d'éclairage supérieure ou égale à 1000 LUX.	Haute visibilité
Cabinet de commande	Relais standard et armoire de commande à bouton; Fonctions: contrôle de pulvérisation, éclairage, alarme de défaillance, alimentation principale, arrêt d'urgence, jauge de pression différentielle.	câblage à l'épreuve des explosions
6.0 DUTAGE, air comprimé et accessoires
Les conduits d'échappement	12 sections de conduits d'échappement de 800 × 800 × 1000 mm, 1 × 90° coude, 1 × 45° coude.	Comprend les spécifications de la cheminée de 15 m
Ligne d'air comprimé	tuyauterie d'air comprimé en acier inoxydable DN15; accouplements rapides de type T sur les côtés gauche et droit; avant équipé d'un ensemble de 3 unités AIRTAC FRL (séparateur huile-eau + régulateur).	AIRTAC FRL inclus
Puissance totale	24 kW (ventilateurs 22 kW + éclairage ~ 2 kW).	380V/50Hz/3phase
Documentation et service	Comprend le manuel d'utilisation, le schéma de câblage, le certificat de conformité, la liste d'emballage	Paquet de soutien complet

Option 2: Recommandé pour les largeurs de chantier maximales de 6,20 m

1- Je vous en prie.Amélioration de l'ergonomie de l'opérateur et de l'accès à la maintenance.

2.Conception:Utilise un dégagement latéral supplémentaire pour fournir des couloirs plus larges, simplifiant l'entretien de routine, le remplacement des filtres et la manutention des matériaux.

Article / paramètre du système	Spécifications techniques détaillées et exigences de configuration	Observations / Conformité
1.0 DIMENSIONS Principales et Adaptation du site
Taille de travail interne	Pour les véhicules à moteur à commande autonome, la valeur de l'échantillon doit être supérieure à:	Largeur maximale à l'intérieur
Taille générale extérieure	8110 × 6200 × 3500 mm (L × W × H) (y compris le couloir de maintenance de 800 mm)	La largeur du site dépasse 5,6 m
Fondation et plancher	Completement en adéquation avec le plancher du hangar existant, pas de fosses, pas de rampes.	Le plancher est 100% évacué
Passage de maintenance	Inclut une allée de maintenance dédiée de 800 mm pour l'entretien des ventilateurs et des conduits.	Aménagement extérieur
2.0 Structure de la cabine et panneaux incendiaires
Panneaux muraux	Panneaux sandwich en laine de roche de haute résistance de 50 mm; largeur effective de 1150 mm; plaques d'acier de couleur blanche à double face de 0,6 mm; densité du noyau: 120 kg/m3; Classe A1.	Classe A1 pour le feu
Panneaux de toiture	Panneaux sandwich en laine de roche de haute résistance de 50 mm; largeur effective de 1150 mm; plaques d'acier de couleur blanche à double face de 0,6 mm; densité du noyau: 120 kg/m3; Classe A1.	Classe A1 pour le feu
Porte d'accès principale	3000 × 2900 mm (W × H); porte courbée en tôle à quatre couches avec cadre tube carré, noyau isolant en PU, fenêtres d'observation en verre trempé, charnières lourdes.	Porte à dégagement plus élevé
Porte du personnel	1 unité située sur le côté avant gauche, Taille: 800 × 2000 mm (W × H); équipée d'un verrou de sécurité automatique de soulagement de la pression et d'une vitre trempée.	Sortie de secours
3.0 Système de ventilation et de débit d'air
Capacité de débit d'air	30,000 m3/h de débit d'air total (alimentation et gaz d'échappement équilibrés).	Capacité élevée
Plénums de gaz d'échappement latéral	Les plénums d'échappement montés sur les parois latérales (hauteur: 1000 mm), constitués de tubes carrés de 50x50 mm, revêtus de panneaux de laine de roche et de filtre en fibre de verre interne.	Conception de l'écoulement vers le bas
Cabinet de ventilateur d'entrée	2 unités de ventilateurs centrifuges à double entrée à rotor externe YDW-5.0A; Puissance du moteur: 5,5 kW par unité (Total 11 kW); équipé d'un amortisseur d'air électrique à modulation Belimo.	30,000 m3/h capacité
Calcul de la vitesse de l'air	Vélosité de l'air = débit d'air total / 3600 / surface de section transversale = 30000 / 3600 / (8,0 × 4,0) = 0,260 m/s (calcul de la vitesse nominale: 0,347 m/s).	Vitesse de débit d'air conforme
Cabinet de ventilateur d'échappement	1 ventilateur centrifugeur à double entrée TAE-560H (à ceinture); puissance du moteur: 11 kW; débit d'air total: 30 000 m3/h; pression statique ≥ 700 Pa; amortisseur manuel/électrique.	Pression statique élevée
4.0 FILTRATION et protection de l'environnement
Pré-filtre de première étape	Coton pré-filtre d'admission, qualification EN 779 de classe G3.	Préfiltration des poussières
Filtre de plafond de deuxième étape	Filtre adhésif 3D à profondeur totale à faible efficacité, classification EN 779 classe F5.	Capture des particules fines
Arrêteur de peinture de troisième étape	Tapis d'arrêt de peinture en fibre de verre: 1ère couche sur les plénums latéraux des gaz d'échappement, 2ème couche au fond de l'armoire d'échappement (entrée verte, sortie blanche, EN 779 classe G3).	Filtration par pulvérisation excessive
Adsorption des OVC au 4e stade	Système de filtrage au charbon actif granulaire pour l'adsorption des solvants organiques (benzène, xylène, COV).	Conformité environnementale
5.0 Éclairage et contrôle électrique
Éclairage du plafond	2 rangées: 10 groupes × 4 tubes = 40 tubes LED T8 de 22 W.	Protection contre les explosions IP65
Éclairage latéral	2 rangées: 10 groupes × 4 tubes = 40 tubes LED T8 de 8 W.	Protection contre les explosions IP65 (augmentée)
Niveau d'éclairage	L'éclairage doit être étalonné sur une plage d'éclairage supérieure ou égale à 1000 LUX.	Haute visibilité
Cabinet de commande	Relais standard et armoire de commande à bouton; Fonctions: contrôle de pulvérisation, éclairage, alarme de défaillance, alimentation principale, arrêt d'urgence, jauge de pression différentielle.	câblage à l'épreuve des explosions
6.0 DUTAGE, air comprimé et accessoires
Les conduits d'échappement	12 sections de conduits d'échappement de 800 × 800 × 1000 mm, 1 × 90° coude, 1 × 45° coude.	Comprend les spécifications de la cheminée de 15 m
Ligne d'air comprimé	tuyauterie d'air comprimé en acier inoxydable DN15; accouplements rapides de type T sur les côtés gauche et droit; avant équipé d'un ensemble de 3 unités AIRTAC FRL (séparateur huile-eau + régulateur).	AIRTAC FRL inclus
Puissance totale	24 kW (ventilateurs 22 kW + éclairage ~ 2 kW).	380V/50Hz/3phase
Documentation et service	Comprend le manuel d'utilisation, le schéma de câblage, le certificat de conformité, la liste d'emballage	Paquet de soutien complet

Cabine de peinture personnalisée pour panneaux de laine de roche résistant au feu de 60 minutes | Équipement intelligent CoatTech

Sécurité incendie certifiée et assurance qualité

Les systèmes de panneaux CoatTech sont soumis à des tests rigoureux au four par des centres de test nationaux accrédités (SCFRI / NFTC).

1- Intégrité et isolation testées:Maintien de la stabilité structurelle et du confinement thermique pendant plus de60 minutessous une exposition intense au feu.

2Reconnaissance internationale:Nos rapports d'inspection anglais montrentLe CNAS,L'AMC, etL'ILAC-MRALes marques d'accréditation, les rendant directement acceptables pour les autorisations des services d'incendie locaux en Europe, au Moyen-Orient, dans les Amériques et en Asie-Pacifique.

Services de terrain clés en main: de l'usine à l'exploitation complète

Nous n'expédions pas seulement du matériel, nous garantissons la disponibilité opérationnelle.

1- Le dossier complet de l' ingénieur:Accès immédiat aux dessins 3D détaillés, aux schémas électriques, aux prix détaillés et aux rapports d'inspection officiels.

2.Assistance à l'installation sur place:On dépêche.1 ingénieur de terrain seniorà votre site pour12 à 15 jours.

3- mise en service et formation du système:Notre technicien effectue des contrôles complets d'alignement, des tests de débit d'air/chauffage, des vérifications de sécurité et une formation pratique pour votre équipe opérationnelle locale.

Questions fréquemment posées

Q: Un panneau sandwich en laine de roche de 50 mm est-il suffisant pour une résistance au feu d'une heure?
R: Oui. Le panneau murale de 50 mm de CoatTech utilise de la laine de roche de haute densité (100 kg/m3) liée par un adhésif à haute température et un joint en fibre de silicate.Il a été officiellement certifié selon les normes GB/T 9978 pour maintenir l'intégrité structurelle et l'isolation thermique pendant 60 minutes complètes.

Q: Comment choisir entre l'option 1 (5,60 m) et l'option 2 (6,20 m)?

R: Si la largeur du site libre disponible est strictement limitée à 5,60 mètres ou moins, sélectionnez l'option 1.sélectionner l'option 2 pour profiter de voies d'accès plus larges pour la maintenance et les opérateurs.

Q: Qu'est-ce qui est inclus dans le service d'installation sur place de 12 à 15 jours?

R: CoatTech fournit un technicien dédié sur place pour guider l'assemblage des panneaux structurels, la vérification de l'étanchéité, l'alignement du conduit/composant, le démarrage du système, les tests opérationnels,et formation en sécurité pour votre personnel d'entretien.

Prêt à optimiser vos installations?

Obtenez les spécifications exactes, les dessins 3D, et les rapports de test certifiés pour votre revue d'ingénierie.

Ingénierie experte. Couche industrielle sur mesure et boîte de pulvérisation

Cabine de peinture personnalisée pour panneaux de laine de roche résistant au feu de 60 minutes | Équipement intelligent CoatTech

Les étiquettes:

Cabine de pulvérisation des voitures,

boîte de peinture automobile,

boîte de pulvérisation de boulangerie

Produits recommandés

Série d'unité de traitement de l'air (AHU) de récupération de chaleur à haut débit d'air

Contactez maintenant

Cabine de peinture automobile haute performance pour réparation et finition de carrosserie GF Systems

Contactez maintenant

vidéo

Des emplois de peinture impeccables avec des cabines de peinture de cuisson à la pulvérisation avancées

Contactez maintenant

vidéo

Le produit doit être soumis à un contrôle d'efficacité.

Contactez maintenant

vidéo

CE Spray Bake Oven Spray Booth Car Mobile Spray Booth Pour une finition parfaite

Contactez maintenant

vidéo

Appareil de peinture pour l' atelier

Contactez maintenant

vidéo

Appareil de peinture automobile portable de haute technologie 3PH inhibiteur de la corrosion

Contactez maintenant

DéTAILS DES PRODUITS

Produits

Cabine de jet

L'homme de la cabine de peinture

Pré-station

Ligne de revêtement de convoyeur aérien

Ligne de revêtement à rouleaux

Ligne de peinture intelligente

Une grande cabine de pulvérisation

Cabine de pulvérisation pour conteneurs mobiles

Ligne de revêtement des rails de plancher

Tente rétractable

Salle de mélange de peinture

Équipement de filtration

Produits de consommation pour filtres

Cabine de peinture personnalisée pour panneaux de laine de roche résistant au feu de 60 minutes | Équipement intelligent CoatTech

MOQ:	1
Prix:	USD6000-USD12000/SET
Emballage Standard:	Avec un film et un carton ordinaires
Délai De Livraison:	15 jours après le dépôt
Mode De Paiement:	T/T
Capacité D'approvisionnement:	30set/mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine

Chine

Nom de marque

CoatTech

Certification

Numéro de modèle

Solution de carrosserie

Porte principale::

Style pliant ou style de roulement électrique

Revêtement:

10-50UM

Usage:

Peinture automobile, peinture de meubles, peinture industrielle

Utilisation d'énergie::

Diesel, gaz, vapeur, électrique ou autre option

Niveau de bruit:

≤80 dB

Alimentation::

380 V / 50Hz / 3ph ou autre option

Matériel:

Acier

Sources d'énergie::

Eau, électricité, gaz

Application::

Bus / camion ou autres produits métalliques

Système de chauffage:

Brûleur de marque Riello

Quantité de commande min:

Prix:

USD6000-USD12000/SET

Détails d'emballage:

Avec un film et un carton ordinaires

Délai de livraison:

15 jours après le dépôt

Conditions de paiement:

T/T

Capacité d'approvisionnement:

30set/mois

Mettre en évidence

Panneau en laine de roche à feu de 60 minutes

boîte de pulvérisation de peinture sur mesure

panneau de la cabine de pulvérisation résistant au feu

Description du produit

Système personnalisé de panneaux de laine de roche à 60 minutes de durée d'incendie CoatTech Equipement intelligent

Résumé

Lors de l'intégration de nouvelles lignes de revêtement ou de la séparation des salles de pulvérisation industrielles, les fabricants sont souvent confrontés à deux obstacles essentiels:

des empreintes d'usine étroitesetdes réglementations locales strictes en matière de sécurité incendie.

Points marquants

1Rating de résistance au feu de 60 minutes:Officiellement testé et certifié selon les normes GB/T 9978 (reconnues par le CNAS / CMA / ILAC-MRA).

2.Layouts spatiaux adaptés:Options préconçues spécialement conçues pour des largeurs de site plafonnées à5.60m (option 1)ou6.20 m (option 2).

3- Isolation à haute densité:Construit avec des panneaux d'acier colorés à double face de 50 mm remplis d'un noyau de laine de roche non combustible de 100 kg/m3.

Options de mise en page spatiale double: option 1 contre option 2

Cabine de peinture personnalisée pour panneaux de laine de roche résistant au feu de 60 minutes | Équipement intelligent CoatTech

Les dispositions d'équipement standard échouent souvent lorsque l'espace est strictement limité.

CoatTech fournit deux configurations structurelles optimisées en fonction de vos contraintes de limites exactes:

Option 1: Recommandée pour les largeurs de chantier maximales de 5,60 m

1- Je vous en prie.Efficacité maximale de l'espace dans les couloirs opérationnels serrés.

2.Conception:Une empreinte ultra-compacte qui intègre les murs des panneaux et les conduits sans compromettre l'espace de travail interne ou le dégagement de sécurité.

Article / paramètre du système	Spécifications techniques détaillées et exigences de configuration	Observations / Conformité
1.0 DIMENSIONS Principales et Adaptation du site
Taille de travail interne	Pour les véhicules de type à moteur à commande électrique	Chambre de pièce à usiner
Taille générale extérieure	8110 × 5600 × 3500 mm (L × P × H) (y compris le couloir de maintenance de 800 mm)	Il s'adapte à la limite du site à 5,6 m.
Fondation et plancher	Completement en adéquation avec le plancher du hangar existant, pas de fosses, pas de rampes.	Le plancher est 100% évacué
Passage de maintenance	Inclut une allée de maintenance dédiée de 800 mm pour l'entretien des ventilateurs et des conduits.	Mise en page intégrée
2.0 Structure de la cabine et panneaux incendiaires
Panneaux muraux	Panneaux sandwich en laine de roche de haute résistance de 50 mm; largeur effective de 1150 mm; plaques d'acier de couleur blanche à double face de 0,6 mm; densité du noyau: 120 kg/m3; Classe A1.	Classe A1 pour le feu
Panneaux de toiture	Panneaux sandwich en laine de roche de haute résistance de 50 mm; largeur effective de 1150 mm; plaques d'acier de couleur blanche à double face de 0,6 mm; densité du noyau: 120 kg/m3; Classe A1.	Classe A1 pour le feu
Porte d'accès principale	3000 × 2800 mm (W × H); porte courbée en tôle à quatre couches avec cadre tube carré, noyau isolant en PU, fenêtres d'observation en verre trempé, charnières lourdes.	Fonctionnement facile et en douceur
Porte du personnel	1 unité située sur le côté avant gauche, Taille: 800 × 2000 mm (W × H); équipée d'un verrou de sécurité automatique de soulagement de la pression et d'une vitre trempée.	Sortie de secours
3.0 Système de ventilation et de débit d'air
Capacité de débit d'air	30,000 m3/h de débit d'air total (alimentation et gaz d'échappement équilibrés).	Capacité élevée
Plénums de gaz d'échappement latéral	Les plénums d'échappement montés sur les parois latérales (hauteur: 1000 mm), constitués de tubes carrés de 50x50 mm, revêtus de panneaux de laine de roche et de filtre en fibre de verre interne.	Conception de l'écoulement vers le bas
Cabinet de ventilateur d'entrée	2 unités de ventilateurs centrifuges à double entrée à rotor externe YDW-5.0A; Puissance du moteur: 5,5 kW par unité (Total 11 kW); équipé d'un amortisseur d'air électrique à modulation Belimo.	30,000 m3/h capacité
Calcul de la vitesse de l'air	La vitesse de l'air = débit d'air total / 3600 / surface de section transversale = 30000 / 3600 / (8,0 × 3,4) = 0,306 m/s (vitesse de l'air sans charge: 0,35 m/s).	Vitesse de débit d'air conforme
Cabinet de ventilateur d'échappement	1 ventilateur centrifugeur à double entrée TAE-560H (à ceinture); puissance du moteur: 11 kW; débit d'air total: 30 000 m3/h; pression statique ≥ 700 Pa; amortisseur manuel/électrique.	Pression statique élevée
4.0 FILTRATION et protection de l'environnement
Pré-filtre de première étape	Coton pré-filtre d'admission, qualification EN 779 de classe G3.	Préfiltration des poussières
Filtre de plafond de deuxième étape	Filtre adhésif 3D à profondeur totale à faible efficacité, classification EN 779 classe F5.	Capture des particules fines
Arrêteur de peinture de troisième étape	Tapis d'arrêt de peinture en fibre de verre: 1ère couche sur les plénums latéraux des gaz d'échappement, 2ème couche au fond de l'armoire d'échappement (entrée verte, sortie blanche, EN 779 classe G3).	Filtration par pulvérisation excessive
Adsorption des OVC au 4e stade	Système de filtrage au charbon actif granulaire pour l'adsorption des solvants organiques (benzène, xylène, COV).	Conformité environnementale
5.0 Éclairage et contrôle électrique
Éclairage du plafond	2 rangées: 10 groupes × 4 tubes = 40 tubes LED T8 de 22 W.	Protection contre les explosions IP65
Éclairage latéral	2 rangées: 10 groupes × 2 tubes = 20 tubes LED T8 de 8 W.	Protection contre les explosions IP65
Niveau d'éclairage	L'éclairage doit être étalonné sur une plage d'éclairage supérieure ou égale à 1000 LUX.	Haute visibilité
Cabinet de commande	Relais standard et armoire de commande à bouton; Fonctions: contrôle de pulvérisation, éclairage, alarme de défaillance, alimentation principale, arrêt d'urgence, jauge de pression différentielle.	câblage à l'épreuve des explosions
6.0 DUTAGE, air comprimé et accessoires
Les conduits d'échappement	12 sections de conduits d'échappement de 800 × 800 × 1000 mm, 1 × 90° coude, 1 × 45° coude.	Comprend les spécifications de la cheminée de 15 m
Ligne d'air comprimé	tuyauterie d'air comprimé en acier inoxydable DN15; accouplements rapides de type T sur les côtés gauche et droit; avant équipé d'un ensemble de 3 unités AIRTAC FRL (séparateur huile-eau + régulateur).	AIRTAC FRL inclus
Puissance totale	24 kW (ventilateurs 22 kW + éclairage ~ 2 kW).	380V/50Hz/3phase
Documentation et service	Comprend le manuel d'utilisation, le schéma de câblage, le certificat de conformité, la liste d'emballage	Paquet de soutien complet

Option 2: Recommandé pour les largeurs de chantier maximales de 6,20 m

1- Je vous en prie.Amélioration de l'ergonomie de l'opérateur et de l'accès à la maintenance.

Article / paramètre du système	Spécifications techniques détaillées et exigences de configuration	Observations / Conformité
1.0 DIMENSIONS Principales et Adaptation du site
Taille de travail interne	Pour les véhicules à moteur à commande autonome, la valeur de l'échantillon doit être supérieure à:	Largeur maximale à l'intérieur
Taille générale extérieure	8110 × 6200 × 3500 mm (L × W × H) (y compris le couloir de maintenance de 800 mm)	La largeur du site dépasse 5,6 m
Fondation et plancher	Completement en adéquation avec le plancher du hangar existant, pas de fosses, pas de rampes.	Le plancher est 100% évacué
Passage de maintenance	Inclut une allée de maintenance dédiée de 800 mm pour l'entretien des ventilateurs et des conduits.	Aménagement extérieur
2.0 Structure de la cabine et panneaux incendiaires
Panneaux muraux	Panneaux sandwich en laine de roche de haute résistance de 50 mm; largeur effective de 1150 mm; plaques d'acier de couleur blanche à double face de 0,6 mm; densité du noyau: 120 kg/m3; Classe A1.	Classe A1 pour le feu
Panneaux de toiture	Panneaux sandwich en laine de roche de haute résistance de 50 mm; largeur effective de 1150 mm; plaques d'acier de couleur blanche à double face de 0,6 mm; densité du noyau: 120 kg/m3; Classe A1.	Classe A1 pour le feu
Porte d'accès principale	3000 × 2900 mm (W × H); porte courbée en tôle à quatre couches avec cadre tube carré, noyau isolant en PU, fenêtres d'observation en verre trempé, charnières lourdes.	Porte à dégagement plus élevé
Porte du personnel	1 unité située sur le côté avant gauche, Taille: 800 × 2000 mm (W × H); équipée d'un verrou de sécurité automatique de soulagement de la pression et d'une vitre trempée.	Sortie de secours
3.0 Système de ventilation et de débit d'air
Capacité de débit d'air	30,000 m3/h de débit d'air total (alimentation et gaz d'échappement équilibrés).	Capacité élevée
Plénums de gaz d'échappement latéral	Les plénums d'échappement montés sur les parois latérales (hauteur: 1000 mm), constitués de tubes carrés de 50x50 mm, revêtus de panneaux de laine de roche et de filtre en fibre de verre interne.	Conception de l'écoulement vers le bas
Cabinet de ventilateur d'entrée	2 unités de ventilateurs centrifuges à double entrée à rotor externe YDW-5.0A; Puissance du moteur: 5,5 kW par unité (Total 11 kW); équipé d'un amortisseur d'air électrique à modulation Belimo.	30,000 m3/h capacité
Calcul de la vitesse de l'air	Vélosité de l'air = débit d'air total / 3600 / surface de section transversale = 30000 / 3600 / (8,0 × 4,0) = 0,260 m/s (calcul de la vitesse nominale: 0,347 m/s).	Vitesse de débit d'air conforme
Cabinet de ventilateur d'échappement	1 ventilateur centrifugeur à double entrée TAE-560H (à ceinture); puissance du moteur: 11 kW; débit d'air total: 30 000 m3/h; pression statique ≥ 700 Pa; amortisseur manuel/électrique.	Pression statique élevée
4.0 FILTRATION et protection de l'environnement
Pré-filtre de première étape	Coton pré-filtre d'admission, qualification EN 779 de classe G3.	Préfiltration des poussières
Filtre de plafond de deuxième étape	Filtre adhésif 3D à profondeur totale à faible efficacité, classification EN 779 classe F5.	Capture des particules fines
Arrêteur de peinture de troisième étape	Tapis d'arrêt de peinture en fibre de verre: 1ère couche sur les plénums latéraux des gaz d'échappement, 2ème couche au fond de l'armoire d'échappement (entrée verte, sortie blanche, EN 779 classe G3).	Filtration par pulvérisation excessive
Adsorption des OVC au 4e stade	Système de filtrage au charbon actif granulaire pour l'adsorption des solvants organiques (benzène, xylène, COV).	Conformité environnementale
5.0 Éclairage et contrôle électrique
Éclairage du plafond	2 rangées: 10 groupes × 4 tubes = 40 tubes LED T8 de 22 W.	Protection contre les explosions IP65
Éclairage latéral	2 rangées: 10 groupes × 4 tubes = 40 tubes LED T8 de 8 W.	Protection contre les explosions IP65 (augmentée)
Niveau d'éclairage	L'éclairage doit être étalonné sur une plage d'éclairage supérieure ou égale à 1000 LUX.	Haute visibilité
Cabinet de commande	Relais standard et armoire de commande à bouton; Fonctions: contrôle de pulvérisation, éclairage, alarme de défaillance, alimentation principale, arrêt d'urgence, jauge de pression différentielle.	câblage à l'épreuve des explosions
6.0 DUTAGE, air comprimé et accessoires
Les conduits d'échappement	12 sections de conduits d'échappement de 800 × 800 × 1000 mm, 1 × 90° coude, 1 × 45° coude.	Comprend les spécifications de la cheminée de 15 m
Ligne d'air comprimé	tuyauterie d'air comprimé en acier inoxydable DN15; accouplements rapides de type T sur les côtés gauche et droit; avant équipé d'un ensemble de 3 unités AIRTAC FRL (séparateur huile-eau + régulateur).	AIRTAC FRL inclus
Puissance totale	24 kW (ventilateurs 22 kW + éclairage ~ 2 kW).	380V/50Hz/3phase
Documentation et service	Comprend le manuel d'utilisation, le schéma de câblage, le certificat de conformité, la liste d'emballage	Paquet de soutien complet

Cabine de peinture personnalisée pour panneaux de laine de roche résistant au feu de 60 minutes | Équipement intelligent CoatTech

Sécurité incendie certifiée et assurance qualité

Les systèmes de panneaux CoatTech sont soumis à des tests rigoureux au four par des centres de test nationaux accrédités (SCFRI / NFTC).

1- Intégrité et isolation testées:Maintien de la stabilité structurelle et du confinement thermique pendant plus de60 minutessous une exposition intense au feu.

Services de terrain clés en main: de l'usine à l'exploitation complète

Nous n'expédions pas seulement du matériel, nous garantissons la disponibilité opérationnelle.

1- Le dossier complet de l' ingénieur:Accès immédiat aux dessins 3D détaillés, aux schémas électriques, aux prix détaillés et aux rapports d'inspection officiels.

2.Assistance à l'installation sur place:On dépêche.1 ingénieur de terrain seniorà votre site pour12 à 15 jours.

Questions fréquemment posées

Q: Comment choisir entre l'option 1 (5,60 m) et l'option 2 (6,20 m)?

Q: Qu'est-ce qui est inclus dans le service d'installation sur place de 12 à 15 jours?
