CoatTech KT-PQ-III-PLUS : Cabine de peinture antidéflagrante à aspiration latérale descendante

La CoatTech KT-PQ-III-PLUS est une cabine de pulvérisation industrielle robuste et peu encombrante dotée d'un plénum d'échappement sur paroi latérale, de panneaux Rockwool classés au feu A1 et d'un éclairage antidéflagrant IP65. Parfait pour les installations de hangars au ras du sol.Mots-clés cibles :Cabine de peinture à aspiration latérale, cabine de pulvérisation antidéflagrante, cabine de peinture Rockwool, cabine de pulvérisation industrielle au sol, équipement de revêtement en acier lourd, plénum de filtration des COV.

🚀 Aperçu du produit

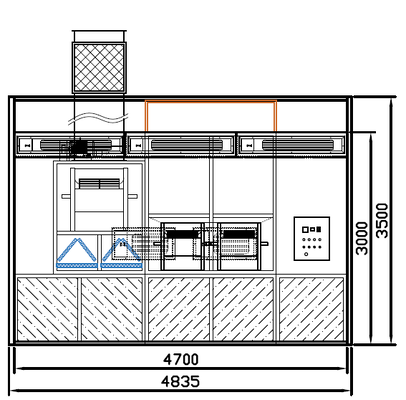

LeCoatTech KT-PQ-III-PLUSest une cabine de pulvérisation industrielle spécialisée conçue pour les installations confrontées à des contraintes de hauteur strictes et à des codes de sécurité incendie rigoureux. Avec un espace de travail interne très efficace de4700 × 4000 × 3000 mm, ce modèle abandonne les exigences traditionnelles d'excavation en utilisant un système avancéTirage latéral descendantconception du flux d'air.

Cela permet à la cabine de s'asseoir complètement au ras du sol de votre usine existante, éliminant ainsi les rampes dangereuses et facilitant le chargement de lourdes fabrications en acier. Construit strictement pour les environnements industriels à haut risque, il offre des capacités de pulvérisation pure sans combustion, ce qui en fait le premier choix pour les entrepreneurs EPC et les hangars de fabrication métallique au Moyen-Orient et dans le monde.

⚙️ Core Engineering : Les trois piliers de la performance

1. Système de ventilation et de ventilateur (extraction maximale, zéro fosse)

Le système de ventilation détermine l’efficacité de l’extraction des brouillards de peinture et la propreté ultime de votre environnement de travail.

1. Plénum d'échappement à paroi latérale :Nous avons intégré un plénum d'échappement robuste à paroi latérale de 1 000 mm de haut (boîte de collecte). Cela tire le brouillard de peinture horizontalement et vers le bas, fournissant un flux d'air uniforme sans nécessiter une fosse civile coûteuse.

2. Compatibilité au sol :Étant donné que les gaz d'échappement sont gérés à travers les parois latérales, le sol de votre usine reste complètement plat (pas de rampes, pas de marches), permettant aux chariots élévateurs et à la machinerie lourde d'y entrer en toute sécurité.

3. Flux d'air à haut volume :Alimenté par deux ventilateurs d'admission centrifuges à double entrée de 3 kW et un puissant ventilateur d'extraction de 7,5 kW, offrant un énorme20 000 m³/hflux d'air pour maintenir un environnement de pulvérisation impeccable.

2. Système de filtration (qualité et conformité environnementale)

Un système de filtration robuste a un impact direct sur la perfection de votre finition de revêtement et garantit une stricte conformité environnementale.

Écofiltration en 4 étapes :

1. Pré-filtre d'admission :EN 779 Classe G3 capte les grosses poussières en suspension dans l'air.

2. Filtre de plafond :Le filtre adhésif 3D pleine profondeur à faible efficacité (EN 779 classe F5) garantit que seul un air parfaitement propre atteint votre pièce.

3. Arrêt de peinture en fibre de verre :Installé directement sur le plénum latéral et le caisson d'évacuation (EN 779 G3) pour piéger les particules de peinture lourdes.

4. Filtre granulaire à charbon actif :Absorbe efficacement les COV nocifs, le benzène et le xylène des gaz d'échappement avant qu'ils ne soient rejetés dans l'atmosphère.

3. Sécurité incendie et protection contre les explosions (la référence de sécurité absolue)

Dans le domaine des revêtements industriels, la protection contre les incendies et les explosions n’est pas une option : c’est l’essentiel.

1. Boîtier coupe-feu de classe A1 :L'ensemble de la cabine (murs et toit) est construit à partir de matériaux à haute résistance de 75 mm et 50 mm.Panneaux de laine de roche (laine minérale)(densité 120KG/m³). Ces panneaux incombustibles garantissent le strict respect des codes internationaux de protection civile et de sécurité incendie.

2. Éclairage antidéflagrant IP65 :Équipé de 40 unités de tubes LED T8 dédiés logés dans des caissons lumineux antidéflagrants entièrement scellés et classés IP65, offrant ≥ 1 000 LUX d'éclairage sûr et brillant.

3. Infrastructure de contrôle sécurisée :Bien que le boîtier de commande principal soit standard, tout l'éclairage interne utilise un câblage antidéflagrant, des conduits flexibles et des boîtiers de commande antidéflagrants.

Détails des spécifications

🛠️ Fonctionnalités opérationnelles améliorées

1. Système de suspension mobile :Maximisez votre débit. Le toit est renforcé par un système de rails mobiles montés au plafond capable de supporter jusqu'à100KG, parfait pour pulvériser efficacement de petites pièces et accessoires industriels.

2. Pipeline d’air comprimé intégré :Livré en standard avec une canalisation d'air comprimé en acier inoxydable DN20 dotée de connecteurs rapides sur les côtés gauche et droit pour un fonctionnement fluide du pistolet de pulvérisation.

3. Accès à la maintenance dédié :L'aménagement est intelligemment conçu avec un chemin d'accès clair pour la maintenance, permettant à vos techniciens d'inspecter les systèmes électriques et de remplacer les filtres de manière sûre et ergonomique.

🏭 Applications idéales

Le KT-PQ-III-PLUS V2 est spécialement conçu pour :

1.Hangars à hauteur limitée :Installations avec une faible hauteur libre (par exemple, sous les conduites de gicleurs).

2. Fabrication de métaux lourds et d'acier :Là où les composants lourds nécessitent un accès au niveau du sol, adapté aux chariots élévateurs, sans rampes.

3.Zones de réglementation stricte :Régions exigeant des matériaux résistant au feu de classe A et des équipements électriques antidéflagrants (très populaires dans les zones industrielles des Émirats arabes unis et du Moyen-Orient).

4. Opérations de pulvérisation pure :Installations qui utilisent des revêtements industriels séchés à l’air et ne nécessitent pas de systèmes de cuisson thermique intégrés.

❓ Foire aux questions (FAQ)

Q1 : Dois-je creuser une fosse de fondation pour ce stand ?

UN:Non. Le KT-PQ-III-PLUS utilise un plénum d'échappement à paroi latérale (évacuation latérale vers le bas). La cabine repose entièrement sur votre sol plat en béton existant, ce qui vous permet d'économiser d'énormes coûts de génie civil et permet une entrée transparente des équipements.

Q2 : Ce stand répond-il aux normes strictes de sécurité incendie du Moyen-Orient ?

UN:Absolument. Nous avons remplacé la mousse EPS standard par une isolation Rockwool de 120 kg/m³, conférant à la cabine un indice de résistance au feu de classe A1. Combiné avec un éclairage antidéflagrant IP65, il est conçu pour passer avec succès les inspections de sécurité locales rigoureuses.

Q3 : Nous avons un mélange de cadres en acier massifs et de pièces plus petites. Ce stand peut-il gérer les deux ?

UN:Oui. Les grands cadres peuvent être roulés directement sur le sol affleurant, tandis que les pièces plus petites peuvent être suspendues à notre système de suspension mobile intégré de 100 kg monté au plafond, permettant un traitement par lots très polyvalent.

Q4 : Comment connectons-nous nos pistolets pulvérisateurs ?

UN:La cabine comprend une canalisation d'air comprimé en acier inoxydable DN20 préinstallée avec deux connecteurs rapides (gauche et droit), prête à être raccordée à l'alimentation en air principale de votre usine.
