Cabine de pulvérisation et four de séchage pour silencieux

Cabine de pulvérisation à rideau d'eau pour pièces d'échappement — Pulvérisation, évaporation et séchage à 150 °C

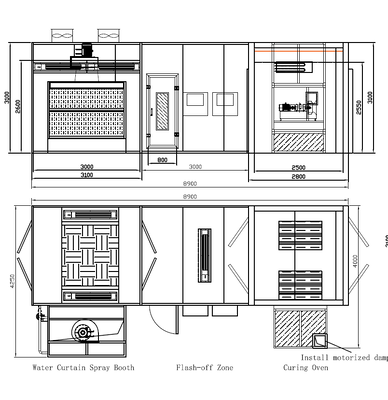

Résumé du produit : Un système de finition en deux étapes pour les composants d'échappement longs et lourds tels que les silencieux, les résonateurs et les enveloppes de résonateur. Les pièces sont suspendues horizontalement sur un rack robuste qui se déplace sur des rails au sol, pulvérisées dans une cabine à rideau d'eau, puis poussées dans un four de séchage par lots séparé pour un séchage contrôlé à 150 °C. La configuration convient aux volumes annuels constants mais modestes, où une ligne automatisée continue serait surdimensionnée.

  01    Ce que le système comprend

Cabine de pulvérisation à rideau d'eau — un film d'eau en acier inoxydable sur le mur arrière capture le surplus de pulvérisation à la source ; un sol grillagé avec extraction par aspiration descendante maintient la zone de respiration de l'opérateur propre et empêche la brume de peinture de retomber sur les pièces

Zone d'évaporation — une zone propre et contrôlée de la poussière où le film humide s'étale avant d'entrer dans le four

Four de séchage par lots — le chauffage électrique amène la charge à 150 °C et la maintient pour le séchage requis par le revêtement, avec circulation forcée pour une température uniforme

Rack robuste sur rails au sol — les pièces sont suspendues horizontalement en plusieurs niveaux ; le rack chargé roule sur des roulettes le long de rails au sol, permettant à un seul opérateur de déplacer une charge complète en toute sécurité

Contrôle et sécurité — contrôle par relais et boutons-poussoirs avec interverrouillage de pulvérisation, de pompe, minuterie de séchage, refroidissement, alarme de défaut et arrêt d'urgence

  02    Caractéristiques principales

Capture efficace du surplus de pulvérisation — le film d'eau piège les particules de peinture et les dépose dans le bassin, réduisant la poussière en suspension dans l'air et le chargement des filtres

Champ de flux d'air stable — l'alimentation filtrée par le haut avec extraction par aspiration descendante par le bas éloigne la brume de l'opérateur et de la surface finie

Conçu pour les pièces longues et lourdes — la cabine est dimensionnée pour des composants jusqu'à 2 000 mm de long, et le système de rack et de rails gère des charges de plusieurs centaines de kilogrammes

Suspension horizontale — maintient la charge basse et stable, permet de superposer les pièces et maintient la hauteur de la cabine modeste lorsque la hauteur sous plafond est limitée

Séchage rapide et uniforme — les éléments chauffants et un ventilateur de circulation à haute température amènent rapidement la charge à température et la maintiennent uniformément sur tout le rack

Changement de refroidissement sûr — un volet motorisé bascule le four en mode de refroidissement pour évacuer l'air chaud en fin de cycle

Fonctionnement par lots — la pulvérisation et le séchage s'effectuent en parallèle dans deux unités, au lieu d'une seule cabine attendant de changer de mode

  03    Données techniques

* Les dimensions, le flux d'air et la capacité de chauffage sont confirmés lors de l'ingénierie de la disposition et dépendent de la taille des pièces, du type de revêtement et du rendement requis. Les chiffres des pièces ci-dessus sont un exemple de travail.

  04    Applications

Cette configuration est conçue pour les composants d'échappement et les composants à haute température qui sont longs, modérément lourds et produits en volumes constants mais modestes :

Échappement automobile — silencieux, résonateurs et ensembles de tuyaux d'échappement

Échappement industriel — carters d'échappement de générateurs et de moteurs, corps de silencieux industriels

Usage résistant à la chaleur — pièces revêtues d'émail résistant à la chaleur qui nécessitent une température de séchage et un temps de maintien définis

Fabrications en acier inoxydable et en acier — longs corps soudés, carters tubulaires et composants similaires jusqu'à environ 2 000 mm de long

Les revêtements typiques comprennent l'émail argenté résistant à la chaleur, le primaire, la couche de finition et d'autres systèmes à base de solvant. Les substrats en acier inoxydable doivent être dégraissés et sablés, ou apprêtés, avant le revêtement — nous vous conseillerons sur la voie de prétraitement lorsque vous nous enverrez vos données de revêtement.

  05    Choisir la bonne configuration

  06    Avantages pour le client

Investissement proportionné — un système par lots correspond aux volumes constants et modestes sans payer pour une capacité de ligne continue inutilisée.

Finition plus propre — la capture par rideau d'eau plus l'extraction par aspiration descendante empêchent le surplus de pulvérisation de retomber sur le film humide.

Manipulation sûre des charges lourdes — les rails et les roulettes déplacent les racks chargés au lieu que des personnes portent des pièces lourdes et humides.

Séchage répétable — la rampe contrôlée, le temps de maintien et la circulation forcée donnent des résultats uniformes sur toute la charge.

Flexible pour les tailles mixtes — les racks et les programmes s'adaptent à mesure que la gamme de produits change.

Foire aux questions

Q : Qu'est-ce qu'une cabine de pulvérisation pour silencieux ?Un : Une cabine de pulvérisation dimensionnée et équipée pour les composants d'échappement longs tels que les silencieux et les résonateurs. Dans ce système, il s'agit d'une cabine à rideau d'eau : un film d'eau courant sur le mur arrière capture le surplus de pulvérisation avant qu'il ne puisse rester en suspension dans l'air.

Q : Pourquoi la coupler avec un four de séchage séparé ?R : Parce que la pulvérisation et le séchage peuvent alors s'exécuter en parallèle — un rack est en cours de pulvérisation pendant qu'un autre est en cours de séchage. Cela augmente le débit effectif sans une seule cabine plus grande.

Q : Quelle température le four peut-il atteindre ?R : La configuration standard atteint 150 °C et la maintient pendant le temps de séchage requis par le revêtement, avec circulation forcée pour une température uniforme. Des points de consigne plus élevés sont disponibles sur demande.

Q : Comment les pièces lourdes sont-elles déplacées entre les zones ?R : Les pièces sont suspendues horizontalement sur un rack en acier qui roule sur des roulettes robustes le long de rails au sol. Un opérateur peut déplacer une charge complète, et des chariots de transfert maintiennent la cabine, la zone d'évaporation et le four en fonctionnement parallèle.

Q : Peut-il traiter des pièces autres que des silencieux ?R : Oui. Tout composant métallique long et modérément lourd jusqu'à environ 2 000 mm fonctionne — corps de silencieux, carters d'échappement, corps soudés et fabrications tubulaires. Les configurations de racks et de rails sont fabriquées selon vos pièces.

Q : Puis-je choisir la filtration sèche au lieu d'un rideau d'eau ?R : Oui. Les deux sont disponibles. Le rideau d'eau convient aux revêtements à base de solvant et aux charges de surplus de pulvérisation plus élevées ; les cabines à filtre sec conviennent aux volumes plus faibles ou aux sites où la manipulation de l'eau est impossible.

Q : Convient-il aux pièces en acier inoxydable ?R : Oui, mais l'acier inoxydable nécessite une préparation. Dégraisser et sabler, ou utiliser un apprêt approprié, avant le revêtement. Envoyez-nous votre fiche technique de revêtement et nous vous conseillerons sur la voie de prétraitement.

Q : La documentation CE est-elle fournie ?R : Oui. Nous fournissons la documentation CE, les manuels en anglais et les ventilateurs et moteurs antidéflagrants. La classification ATEX est confirmée par rapport à votre site et au point d'éclair du revêtement avant que la spécification ne soit finalisée.

Q : Quelles informations avez-vous besoin pour un devis ?R : Dimensions et poids de la pièce, type de revêtement avec TDS/MSDS, température et temps de séchage requis, production annuelle et schéma de travail, utilités disponibles, et disposition de l'atelier avec tailles de portes.

Voir en action : lisez l'étude de cas de ce système fourni à un fabricant européen de systèmes d'échappement — cabine de pulvérisation à rideau d'eau, four de séchage par lots et système de rack sur rails au sol pour le revêtement de silencieux résistant à la chaleur.

Contactez M. Tim pour un devis : +86 189 8118 9424  ·  coattech@spraying-booth.com  ·  www.spraying-booth.com

Envoyez-nous les dimensions de vos pièces, leur poids, votre fiche technique de revêtement et votre production annuelle — nous concevrons la cabine de pulvérisation et le four de séchage adaptés à votre atelier.
