Cabine de pulvérisation et de cuisson pour réservoirs de transformateurs | CoatTech

Pièce

Taille typique

Poids typique

Exigence de revêtement

Réservoir de transformateur de puissance

6 000 – 12 000 mm L

10 – 50 T

Revêtement extérieur résistant aux intempéries + intérieur résistant à l'huile

Réservoir de transformateur de distribution

2 000 – 6 000 mm L

2 – 10 T

Revêtement extérieur simple, intérieur en option

Radiateur / refroidisseur de transformateur

1 500 – 4 000 mm L

0,5 – 3 T

Immersion ou pulvérisation, extérieur uniquement

Grande fabrication d'acier

jusqu'à 15 000 mm L

jusqu'à 60 T

Apprêt + couche de finition, pulvérisation et cuisson

Récipient sous pression

3 000 – 10 000 mm L

5 – 30 T

Revêtement extérieur anticorrosion

Paramètre

Plage configurable

Notes

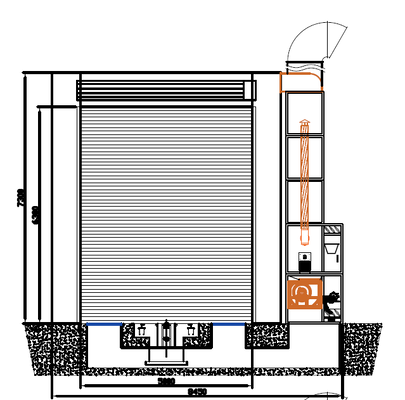

Longueur interne de la cabine

12 000 – 20 000 mm

Dimensionné pour la pièce + dégagement d'extrémité

Largeur interne de la cabine

6 000 – 8 000 mm

Permet l'accès latéral et le mouvement de l'opérateur

Hauteur interne de la cabine

6 000 – 8 000 mm

Accueille la hauteur totale du réservoir plus le dégagement de levage

Longueur de la pièce

jusqu'à 12 000 mm

Plus long sur demande

Poids de la pièce

jusqu'à 50 T

Système de transfert avec une capacité supérieure au poids de la pièce

Vitesse de l'air

0,25 – 0,35 m/s (à vide)

Flux descendant sur toute la section transversale

Volume d'air

dimensionné pour l'enceinte

Alimentation et extraction équilibrées par rapport à la section transversale de la cabine

Éclairage

800 – 1 200 LUX

Appareils d'éclairage LED antidéflagrants IP65

Chauffage — diesel

200 – 400 kW

Brûleur Riello, échangeur de chaleur en acier inoxydable 304

Chauffage — électrique

150 – 350 kW

Éléments en acier inoxydable 304, contrôle par étapes

Cycle de cuisson

10 – 25 min à 60 °C

Selon la masse et l'option de chauffage

Manutention des matériaux

Chariot à chaîne sur rail au sol, 20 – 60 T

Alternative : pont roulant ou plateau tournant

Filtration

4 étages — G3 / F5 / filtre à peinture / charbon actif

Mise à niveau vers une efficacité supérieure

Alimentation électrique

380 V, 50 Hz ou 60 Hz

Autres tensions sur demande

Protection antidéflagrante

Moteurs, éclairage, armoire, conduit et boîtes de jonction antidéflagrants

Classé pour les revêtements à base d'huile

Module

Inclus

Enceinte de la cabine

Panneaux sandwich laine de roche (mur 70 mm / toit 50 mm), acier laqué des deux côtés

Chambre de plénum

Cadre en tube carré, bac à filtres et grille de support

Portes

Rideau métallique électrique (principal) + portes piétons avec serrure de décompression et fenêtre de visualisation

Fosse de sol

Fosse grillagée avec caillebotis en acier plat de 30 × 4 mm

Unité d'alimentation en air

Ventilateurs centrifuges à double aspiration, entraînement par courroie, registre modulable

Unité d'extraction

Ventilateur centrifuge à double aspiration, entraînement par courroie, registre de régulation

Gaines

Sections droites plus coudes à 90° et 45°

Éclairage

Tubes LED T8 dans des boîtiers antidéflagrants IP65, rangées au plafond et sur les côtés

Filtration

4 étages — pré-filtre G3, filtre fin F5, filtre à peinture en fibre de verre, charbon actif

Chauffage (en option)

Brûleur diesel avec échangeur de chaleur, ou batterie d'éléments électriques

Équipement de pulvérisation

Pompe airless 60:1, réservoir de peinture en acier inoxydable, tuyaux haute pression, pistolets

Manutention des matériaux

Chariot de transfert à chaîne avec plateforme, rail, entraînement VFD et télécommande

Commande électrique

Armoire antidéflagrante — mode pulvérisation, mode cuisson, chronométrage, éclairage, alarme de défaut, arrêt d'urgence

Documentation

Manuel de maintenance, schéma électrique, certificat de conformité, liste de colisage

Question

Réponse

La cabine peut-elle revêtir les surfaces intérieures et extérieures ?

Oui. L'accès par porte pleine hauteur et l'éclairage latéral permettent aux opérateurs de travailler à l'intérieur du réservoir, tandis que les surfaces extérieures sont revêtues lors du même cycle.

Quel est le poids maximum de la pièce ?

Les conceptions standard couvrent jusqu'à 50 T, avec le système de transfert dimensionné pour un poids supérieur à celui de la pièce. Des capacités plus importantes peuvent être étudiées sur demande.

Construisez-vous pour 60 Hz / 380 V ?

Oui. Les cabines sont construites selon les normes électriques régionales, y compris 380 V 60 Hz ; confirmez votre alimentation sur site au stade de la demande.

Quelle protection antidéflagrante est incluse ?

Moteurs, boîtiers d'éclairage, armoire de commande, conduit flexible et boîtes de jonction antidéflagrants, classés pour les revêtements à base d'huile.

Comment un réservoir de 35 tonnes est-il déplacé ?

Un chariot de transfert à chaîne monté au sol transporte la pièce sur une plateforme. Cela évite le coût et la hauteur libre d'un pont roulant.

Le chauffage peut-il être ajouté plus tard ?

Oui. Le chauffage diesel ou électrique peut être spécifié au stade de la commande ou installé ultérieurement, sous réserve de la disponibilité de la puissance et de l'espace.

La cabine peut-elle être installée à l'extérieur ?

L'installation intérieure est standard. Des configurations extérieures sont possibles avec un revêtement résistant aux intempéries et un drainage — à signaler lors de la demande.
