Intérieur de cabine de peinture : alimentation en air, filtration et chauffageDaté du 22 sept. 2026

Catégorie : Produits / Cabine de peinture   |   Cabine de peinture et de séchage avec finition salle blanche, alimentation en air filtré et extraction par le sol

 Cette publication couvre l'intérieur d'une cabine de peinture CoatTech conçue pour la peinture et le séchage. La cabine utilise des panneaux muraux blancs lisses, quatre unités d'alimentation en air et de filtration encastrées avec des sorties en fente, un sol en caillebotis métallique avec média filtrant sous le sol, un éclairage de plafond et une signalisation de sécurité. Sous les unités d'alimentation se trouve un collecteur de tuyauterie de distribution avec des vannes de commande. Le fluide de la tuyauterie et la source de chauffage sont configurés par projet et confirmés sur la plaque signalétique de l'équipement avant la livraison.

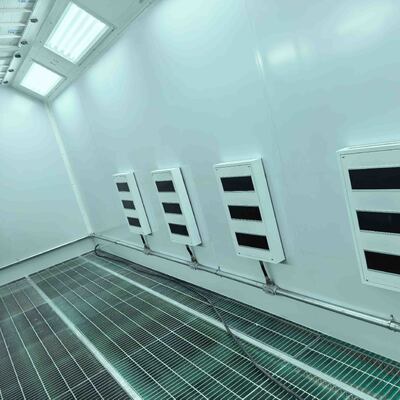

  01    Ce que montre l'image

Quatre unités d'alimentation / filtration encastrées — quatre panneaux blancs intégrés au mur, chacun avec une longue sortie en fente noire qui délivre de l'air filtré dans la cabine

Tuyauterie de distribution avec vannes — une ligne de tuyauterie métallique avec des vannes de commande sous les panneaux — le fluide est spécifique au projet et non identifiable sur la photo seule

Panneaux muraux blancs lisses — surfaces murales propres et lavables avec une finition claire qui améliore la réflexion de la lumière et rend la contamination facile à voir

Sol en caillebotis métallique avec média filtrant — un sol en caillebotis en acier avec un média filtrant vert en dessous, capturant les brouillards de peinture au niveau du sol

Luminaires de plafond — des appareils d'éclairage étanches montés au plafond fournissant un éclairage lumineux et uniforme pour la correspondance des couleurs et l'inspection

Signalisation de sécurité — un panneau de sortie de secours vert au-dessus de l'ouverture et une étiquette d'avertissement de surface chaude rouge et jaune sur le panneau, indiquant que la cabine a des surfaces chauffées

  02    Caractéristiques principales

Alimentation en air filtré — les unités encastrées avec sorties en fente distribuent l'air propre et filtré uniformément dans la zone de travail

Capture des brouillards de peinture au niveau du sol — le sol en caillebotis et le média filtrant sous le sol collectent la peinture avant qu'elle n'atteigne l'étape d'extraction

Finition murale lavable — les panneaux blancs lisses résistent à la peinture et aux solvants et sont rapides à nettoyer entre les couleurs

Éclairage lumineux et uniforme — les luminaires de plafond sont disposés pour une illumination uniforme avec un minimum d'ombre sur les panneaux courbes

Tuyauterie de service — le collecteur de distribution avec vannes d'isolement permet de maintenir chaque section sans arrêter toute la cabine

Marquage de sécurité clair — la signalisation de sortie de secours et les avertissements de surface chaude soutiennent un environnement de travail sûr et conforme

Présentation de type salle blanche — la disposition ordonnée des panneaux, de la tuyauterie et du sol montre une cabine conçue pour une finition contrôlée et répétable

  03    Données techniques

* Le fluide de la tuyauterie, la source de chauffage, le volume d'air et les grades des filtres sont confirmés lors de l'ingénierie et sur la plaque signalétique de l'équipement. Ne présumez pas d'un type de chauffage à partir des photographies seules.

  04    Pourquoi c'est important dans une ligne de revêtement

La qualité de la finition dépend de ce que fait l'air. L'air d'alimentation filtré empêche la poussière de se déposer sur le film humide, la capture au niveau du sol élimine les brouillards de peinture avant qu'ils ne se déposent, et un éclairage vif permet à l'opérateur de voir les défauts tant qu'il est encore temps de les corriger. Ensemble, les unités d'alimentation, le sol en caillebotis, le média filtrant et l'éclairage de cette cabine transforment un espace clos en un environnement de finition contrôlé.

  05    Avantages pour le client

Finition plus propre — l'air d'alimentation filtré et la capture au niveau du sol réduisent les défauts dus à la poussière et aux brouillards de peinture.

Changements de couleur plus rapides — les panneaux lisses lavables et les médias filtrants accessibles simplifient le nettoyage.

Maintenance plus facile — les vannes d'isolement sur le collecteur permettent une maintenance section par section.

Meilleures conditions de travail — un éclairage uniforme et un marquage de sécurité clair soutiennent une opération précise et sûre.

Chauffage configurable — la source de chaleur est sélectionnée pour correspondre aux services disponibles et aux coûts d'exploitation.

Questions fréquemment posées

Q : Que montre cet intérieur de cabine de peinture ?  R : Une cabine de peinture et de séchage avec quatre unités d'alimentation en air filtré encastrées, un sol en caillebotis métallique avec média filtrant sous le sol, une tuyauterie de distribution avec vannes, un éclairage de plafond et une signalisation de sécurité.

Q : Les tuyaux sous les panneaux sont-ils des tuyaux de gaz ?  R : Pas nécessairement. Les tuyaux avec vannes sous les unités d'alimentation peuvent transporter de l'air comprimé, de l'eau, de l'huile thermique, de la vapeur ou du gaz. L'air comprimé est le plus courant dans une cabine de peinture ; l'huile thermique ou l'eau chaude est utilisée pour le chauffage indirect. Le chauffage au gaz nécessite une conduite de gaz codée en jaune, un groupe de vannes solénoïdes, un brûleur et un conduit vers l'extérieur. Confirmez auprès de la plaque signalétique de l'équipement ou du fournisseur avant de spécifier.

Q : Qu'est-ce que le matériau vert sur le sol ?  R : Un média filtrant sous le caillebotis métallique. Il capture les brouillards de peinture au niveau du sol avant que l'air n'atteigne l'étage de filtration d'extraction, protégeant ainsi les conduits et réduisant la maintenance.

Q : Que font les quatre panneaux muraux ?  R : Ce sont des unités d'alimentation en air et de filtration encastrées. L'air filtré entre dans la cabine par les longues sorties en fente, créant un schéma de flux d'air uniforme et contrôlé dans la zone de travail.

Q : La source de chauffage peut-elle être choisie pour notre site ?  R : Oui. Le chauffage peut être électrique, au gaz, au diesel, à l'huile thermique ou à la vapeur, en fonction des services disponibles, de la température requise et des coûts d'exploitation. La source est confirmée lors de l'ingénierie.

Q : La cabine est-elle sûre à utiliser ?  R : Oui. La cabine est équipée d'une signalisation de sortie de secours, d'étiquettes d'avertissement de surface chaude et de services protégés. Les dispositifs de sécurité finaux sont spécifiés selon le site et les réglementations locales.
