Élévateur de cabine de pulvérisation personnalisé de 14 mètres avec extension vers l'avant

Étude de cas : Élévateur de cabine de pulvérisation personnalisé de 14 mètres avec extension vers l'avant pour la fabrication de bus en Corée du Sud

1. Contexte du projet

Dans la construction automobile et ferroviaire moderne, le revêtement de pièces à grande échelle telles que les bus et les wagons de train présente des défis opérationnels importants. Récemment, CoatTech Intelligent Equipment s'est associé à Pailant, une entreprise réputée de Corée du Sud, pour concevoir une solution de levage hautement spécialisée. Le client avait besoin d'une plate-forme élévatrice massive et automatisée pour sa nouvelle cabine de peinture à grande échelle afin de faciliter la décoration de surface, le soudage et la peinture des gros composants de bus.

2. Les principaux défis

Les élévateurs de cabine de peinture standard vont généralement de 3 à 7 mètres. Cependant, ce projet spécifique exigeait une personnalisation extrême en raison des conditions spatiales strictes et de la taille même des pièces :

Pièce massive : les composants (y compris le patin de processus) mesuraient 12,5 m (L) x 2,5 m (L) x 3,3 m (H).

Contraintes spatiales : Les dimensions internes de la cabine étaient de 16 mx 6 mx 5,3 m, avec une largeur de travail effective de seulement 5,2 m, laissant une marge d'installation étroite de 400 mm de chaque côté pour le mécanisme de levage.

Mobilité personnalisée : le client souhaitait que la plate-forme non seulement se lève verticalement, mais qu'elle soit également dotée d'une extension horizontale unique de 300 mm vers l'avant pour permettre aux opérateurs de se rapprocher de la pièce à usiner en toute sécurité.

3. La solution CoatTech

Comprenant l'urgence du calendrier de production du client, l'équipe d'ingénierie de CoatTech a travaillé du jour au lendemain pour fournir une simulation mécanique 3D complète et une proposition commerciale dans les 24 heures.

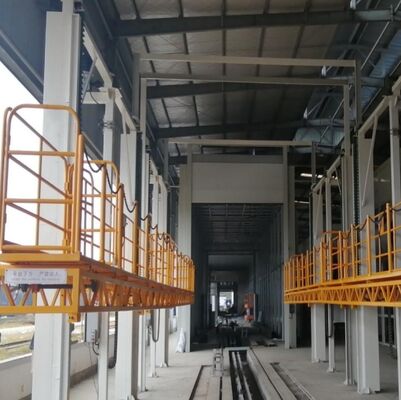

Notre solution comprenait une plate-forme élévatrice électrique latérale personnalisée de 14 mètres. Pour garantir une intégrité structurelle absolue et un mouvement synchronisé sur une si longue portée, la conception a incorporé :

Mécanisme de double sécurité : utilise simultanément des chaînes robustes et des câbles en acier pour éviter les chutes libres accidentelles.

Extension télescopique : Une structure mécanique spécialisée permettant à la plate-forme de 500 mm de large de s'étendre vers l'avant de 300 mm supplémentaires en douceur.

Mises à niveau antidéflagrantes en option : fourniture de configurations électriques flexibles (standard et ATEX/EX-proof) pour répondre aux protocoles de sécurité exacts de l'installation sud-coréenne.

4. Spécifications techniques

5. Conclusion

Ce projet souligne la capacité de CoatTech à traduire rapidement des exigences spatiales et mécaniques complexes en équipements de revêtement fiables de qualité industrielle. En fournissant une ingénierie précise et un service client rapide dans tous les fuseaux horaires, nous permettons aux fabricants mondiaux d'améliorer l'efficacité de leurs revêtements et la sécurité sur leur lieu de travail.

Vous recherchez une solution de levage personnalisée pour votre cabine de pulvérisation industrielle ? Contactez notre équipe d’ingénierie commerciale dès aujourd’hui pour une évaluation rapide et une proposition technique détaillée.

Contactez notre équipe d'ingénierie dès aujourd'hui pour une consultation technique gratuite et un devis personnalisé adapté aux dimensions exactes de votre installation !
