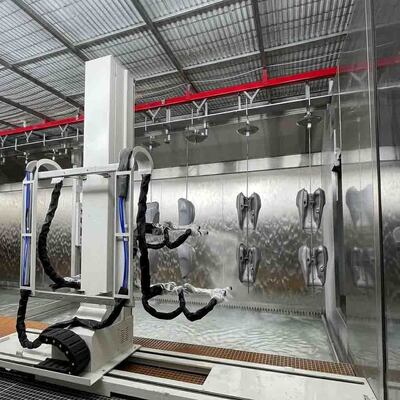

Ligne de peinture par pulvérisation robotisée automatisée avec cabine à rideau d'eau

Ligne de peinture par pulvérisation robotisée automatisée avec cabine à rideau d'eau

Dans la fabrication industrielle moderne, obtenir une finition de surface impeccable tout en maintenant une efficacité de production élevée et le respect de l’environnement constitue un défi de taille. La pulvérisation manuelle traditionnelle souffre souvent d'une qualité de revêtement inégale, d'un gaspillage élevé de matériaux et de risques pour la santé des opérateurs.

Notre ligne robotisée automatisée de peinture par pulvérisation avec cabine à rideau d’eau est conçue pour résoudre ces points. En combinant une précision robotique multi-axes avec une filtration par pulvérisation d'eau à haute efficacité, ce système intégré offre une uniformité de revêtement inégalée, des opérations respectueuses de l'environnement et un débit maximal pour la production de masse.

Principales caractéristiques de performance

1. Pulvérisation robotisée multi-axes de haute précision
Le système utilise un robot de peinture industriel multi-axes programmable, capable d'exécuter des trajectoires de pulvérisation complexes avec une précision millimétrique.

Épaisseur de film uniforme : élimine les erreurs humaines, garantissant une épaisseur de peinture constante sur les géométries plates, courbes et complexes.

Efficacité de transfert de peinture optimisée : le déclenchement précis du pistolet pulvérisateur réduit la consommation de peinture et minimise les déchets de pulvérisation excessive.

Changement rapide de recette : stockez plusieurs programmes de pièces dans le système PLC pour des changements rapides entre différentes lignes de produits.

2. Technologie avancée de rideau d’eau écologique

La paroi arrière de la cabine de pulvérisation est dotée d'un rideau d'eau continu à écoulement rapide, conçu pour capturer instantanément le brouillard de peinture en suspension.

Capture supérieure des surpulvérisations : les particules de peinture en suspension dans l'air sont aspirées dans le vortex de lavage à l'eau, empêchant ainsi l'accumulation de peinture sur la pièce à travailler et à l'intérieur de la cabine.

Purification de l'air améliorée : réduit considérablement les émissions de COV (composés organiques volatils) et les odeurs de peinture dans l'atelier.

Conception à faible entretien : construit en acier inoxydable de haute qualité pour résister à la corrosion et simplifier le nettoyage des boues de peinture.

3. Système de convoyeur aérien continu

Conçu pour une automatisation transparente de l'usine, le convoyeur suspendu robuste transporte les pièces en continu à travers les zones de chargement, de pulvérisation, de désolvatation et de durcissement.

Contrôle de vitesse synchronisé : la vitesse du convoyeur est entièrement synchronisée avec le cycle de pulvérisation du bras robotique pour éviter les goulots d'étranglement.

Suspension de gabarit personnalisée : des crochets sur mesure et des gabarits rotatifs assurent une couverture de pulvérisation à 360 degrés pour les pièces complexes.

Processus de travail du système

Chargement et prétraitement : les pièces à usiner (telles que les réservoirs de carburant de moto, les pièces automobiles ou la quincaillerie) sont solidement accrochées aux gabarits du convoyeur aérien.

Détection automatisée : des capteurs optiques détectent la pièce entrante et déclenchent le programme de peinture robotique correspondant.

Revêtement de précision : le bras robotique exécute la trajectoire préprogrammée, appliquant un apprêt, une couche de base ou une couche de finition avec une pression de fluide optimale.

Filtration par surpulvérisation : l'excès de brouillard de peinture est aspiré dans le mur-rideau d'eau par des ventilateurs d'extraction de grande capacité, emprisonnant les particules dans la piscine de filtration d'eau.

Transport vers le durcissement : les pièces revêtues se déplacent en continu vers la zone de désolvatation et l'étuve de séchage pour le durcissement thermique.

Spécifications techniques

Applications industrielles

Ce système de revêtement automatisé est très polyvalent et largement déployé dans les industries nécessitant des finitions de surface haut de gamme en grand volume :

Pièces automobiles et motos : réservoirs de carburant, pare-chocs, rétroviseurs latéraux, jantes et composants de garniture en plastique.

Appareils électroménagers : panneaux de réfrigérateur, boîtiers de machine à laver et cadres de climatiseur.

Quincaillerie et machines : vannes, corps de pompe, pièces en fonte et boîtiers métalliques.

Produits électroniques : coques d'ordinateurs portables, boîtiers d'équipement de communication et appareils électroniques grand public.

Foire aux questions (FAQ)

Comment la cabine à rideau d’eau améliore-t-elle la sécurité environnementale ?
Le rideau d’eau agit comme un épurateur physique. Lorsque la pulvérisation atteint le mur d'eau qui coule, les solides de peinture sont instantanément piégés et évacués dans un réservoir de filtration. Cela empêche les poussières de peinture dangereuses de s'échapper dans l'atmosphère et réduit considérablement les concentrations de COV au sein de l'installation, garantissant ainsi le respect des réglementations environnementales locales strictes.

Ce système peut-il gérer différentes tailles de produits sur la même ligne ?
Oui. Grâce à une technologie de détection intelligente et à une programmation API avancée, le robot peut identifier différentes pièces sur la ligne de convoyeur et passer automatiquement au profil de pulvérisation préchargé pour ce composant spécifique sans arrêter la ligne.

Demander une proposition d'ingénierie personnalisée
Notre équipe d’ingénierie est spécialisée dans la conception de solutions de revêtement automatisées clé en main adaptées à l’agencement spécifique de votre atelier, à votre capacité de production et aux dimensions de vos pièces. Contactez-nous dès aujourd'hui pour recevoir un dessin d'aménagement détaillé et une analyse du retour sur investissement de votre installation.

Prêt à améliorer vos capacités de finition industrielle ?

Contactez notre équipe d’ingénierie pour concevoir une solution de finition de surface personnalisée qui répond à vos exigences opérationnelles et à votre disposition précises.
