Super cuire dans une cuisine industrielle KT-PQ-III-PLUS.

MOQ:	1
Prix:	USD8000-USD12000/SET
Emballage Standard:	Avec un film et un carton ordinaires
Délai De Livraison:	15 jours après le dépôt
Mode De Paiement:	T/T
Capacité D'approvisionnement:	30set/mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine

Chine

Nom de marque

CoatTech

Certification

Numéro de modèle

Cabine de peinture en aérosol à ouverture supérieure pour transformateurs

Alimentation::

380 V / 50Hz / 3ph ou autre option

Utilisation d'énergie::

Diesel, gaz, vapeur, électrique ou autre option

Porte principale::

Style pliant ou style de roulement électrique

Application::

Bus / camion ou autres produits métalliques

Sources d'énergie::

Eau, électricité, gaz

Revêtement:

10-50UM

Niveau de bruit:

≤80 dB

Matériel:

acier

Usage:

Peinture automobile, peinture de meubles, peinture industrielle

Système de chauffage:

Brûleur de marque Riello

Description du produit

Superfaire une cabine de peinture industrielle (Modèle: KT-PQ-III-PLUS)

La boîte de peinture CoatTech Superbake est équipée d'un éclairage à l'épreuve de l'explosion IP65, d'un climatiseur avancé, d'un climatiseur, d'un climatiseur, d'un climatiseur, d'un climatiseur, d'un climatiseur, d'un climatiseur, d'un climatiseur, d'un climatiseur, d'un climatiseur, d'un climatiseur et d'un climatiseur.et les options de chauffage doubleObtenez une solution clé en main aujourd'hui.

Vue d'ensemble du produit

La cabine de peinture industrielle CoatTech Superbake (modèle: KT-PQ-III-PLUS) est une solution de finition de surface haut de gamme à grande échelle conçue pour des applications industrielles de grande capacité.d'un diamètre inférieur ou égal à 1 mmCette cabine est spécialement conçue pour accueillir des véhicules utilitaires lourds, de grands composants aérospatiaux et des machines industrielles surdimensionnées.

Conçu pour répondre aux normes strictes en matière de sécurité et d'environnement des marchés mondiaux (y compris le Moyen-Orient et l'Europe), le KT-PQ-III-PLUS intègre un éclairage à résistance à l'explosion IP65,un système de filtration à 4 étages à haut rendementQue vous ayez besoin d'un brûleur diesel Riello haute performance ou d'un système de chauffage électrique robuste, cette cabine offre des temps de durcissement rapides et des finitions parfaites.

Caractéristiques principales et avantages

Sécurité maximale (conception résistante aux explosions): équipée de boîtes lumineuses LED IP65 spéciales résistantes aux explosions et de joints d'étanchéité à double couche, garantissant la conformité dans les environnements industriels à haut risque.

Durcissement thermique rapide: atteindre des températures de cuisson (20°C à 60°C) en seulement 10-15 minutes.Choisissez entre le brûleur diesel Riello G20 leader du secteur (avec un échangeur de chaleur en acier inoxydable 304 de 200 kW) ou un système de chauffage électrique en acier inoxydable de 72 kW.

Gestion intelligente du débit d'air: alimenté par deux ventilateurs d'admission centrifuges à rotor externe de 7,5 kW et un ventilateur d'échappement de 11 kW, générant un débit d'air de 40 000 m3/h.Caractéristiques des amortisseurs électriques Belimo de précision pour une transition transparente entre les modes de pulvérisation et de cuisson.

Intégrité structurelle de haute résistance: construit avec des panneaux muraux isolés EPS de haute résistance de 70 mm et un cadre de porte d'entrée renforcé (4400 × 4400 mm) capable de gérer une utilisation industrielle lourde continue.

Filtrage en quatre étapes écologique: intègre des filtres de qualité EN 779 G3/F5 et un filtre granulaire au carbone actif pour absorber efficacement les COV, le benzène et le xylène,assurer des gaz d'échappement propres et un environnement respiratoire sûr pour les opérateurs.

Super cuire dans une cuisine industrielle KT-PQ-III-PLUS. 0

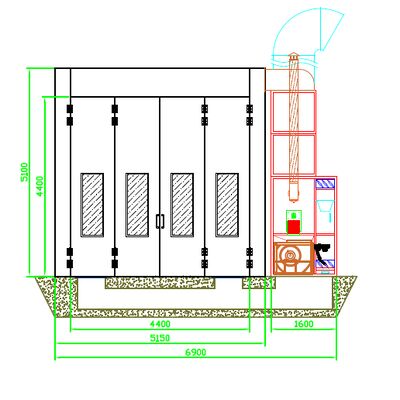

Spécifications techniques

Paramètre / composant	Détails des spécifications
Taille intérieure	Le nombre de points d'étanchéité doit être supérieur ou égal à:
Taille extérieure	8135 × 6900 × 5100 mm (L × P × H)
Pôle civil / plancher	Deux fosses sont nécessaires au milieu de la cabine, taille: 760 × 6900 mm, profondeur: 800 mm. Couvert de grilles d'acier plates de 30x4, capacité de charge: 500 kg/m2.
La porte principale.	4400 × 4400 mm (W × H); porte pliante en tôle avec cadre tube carré, remplie de matériau de base EPS. Équipée de fenêtres d'observation en verre trempé. Haute résistance structurelle,facile à ouvrir et à fermer.
Porte du personnel / service	800 × 2000 mm (W × H); 1 unité située à l'avant droit. Équipée d'un verrou automatique de levage de pression et d'une fenêtre d'observation en verre trempé.
Panneaux muraux	Panneaux muraux isolés en EPS de haute résistance. largeur effective: 1150 mm, épaisseur totale: 70 mm. feuille d'acier de couleur blanche de 0,426 mm d'épaisseur des deux côtés avec noyau EPS.
Panneaux de toiture	Panneaux de toit isolés en EPS de haute résistance. largeur effective: 1150 mm, épaisseur totale: 50 mm. feuille d'acier blanche de 0,426 mm d'épaisseur des deux côtés avec noyau EPS.
Système d'éclairage	Éclairage supérieur (2 rangées): 10 ensembles × 4 pièces = 40 pièces de tubes de 22 W. Éclairage latéral (2 rangées): 10 ensembles × 4 pièces = 40 pièces de tubes de 22 W. Tubes LED T8 dédiés pour les cabines de peinture. Boîtes lumineuses IP65 résistantes aux explosions. Illuminance ≥ 1000 LUX.
Le comité de sélection est composé de trois membres.	8000 × 5000 × 600 mm (L × W × H); support de tube carré. Le fond est doté d'un cadre de filtre en tôle revêtu de poudre et d'un filet de support de filtre supérieur.
Unité de cabinet	Armoire soudée par tube carré, positionnée sur le côté droit.
Cabinet d'admission d'air (ventilation)	2 unités de ventilateurs centrifuges à double entrée à rotor externe. Puissance par moteur: 7,5 kW. Modèle de ventilateur: YDW-5.6M. Débit d'air total: 40 000 m3/h. Vitesse de l'air à vide: 0,25 m/s. Équipé d'un amortisseur électrique Belimo pour l'air d'admission et d'un amortisseur pneumatique pour la circulation.
Évacuateur d'air	1 unité de ventilateur centrifuge à double entrée, à ceinture. Modèle de ventilateur: TAE-710H. Débit d'air total: 40 000 m3/h. Équipé d'un amortisseur d'échappement réglable manuellement/électriquement.
Système de chauffage: option 1 (diesel)	Brûleur à diesel Riello G20 en acier inoxydable 304. Pulvérisation sans chauffage cuisson: chauffage de 20°C à 60°C en 10 à 15 minutes.
Système de chauffage: option 2 (électrique)	Tubes de chauffage électrique en acier inoxydable 304 tubes en acier inoxydable (3 KW par tube, 24 tubes au total, puissance totale 72 KW). Pulvérisation sans chauffage cuisson: chauffage de 20°C à 60°C en 10 à 15 minutes.
Système de filtration	1. Pré-filtre d'admission: EN 779 classe G3. 2Filtre de plafond (efficacité inférieure à la moyenne): adhésif 3D à pleine profondeur, EN 779 classe F5. 3. Filtre de fermeture de peinture en fibre de verre: 1ère couche sur la fosse, 2ème couche au fond de l'échappement. Vert sur le côté du vent, blanc sur le côté sous le vent (EN 779 classe G3). 4Filtre granulaire au carbone actif: absorbe le benzène et le xylène des gaz d'échappement.
Système de contrôle	Panneau de commande: relais et boutons de commande standard. Fonctions: pulvérisation, cuisson, réglage de l'heure de cuisson, interrupteur d'éclairage, alarme de défaillance, alimentation, interrupteur d'arrêt d'urgence, manomètre de pression. (Remarque: la boîte de commande n'est pas résistante aux explosions; l'éclairage utilise un câblage résistant aux explosions, des conduits flexibles résistants aux explosions et des boîtes de commande résistantes aux explosions).
Système de conduites	Comprend 4 conduits d'échappement droits (1000 × 1000 × 1000 mm), un coude à 90° et un coude à 45°.
Pipeline d'air comprimé	1 ensemble de tuyaux d'air comprimé en acier inoxydable DN20, équipés d'un connecteur rapide des deux côtés gauche et droit.
Besoins totaux de puissance	33 KW (lorsqu'il est utilisé un chauffage au diesel) / 80 KW (lorsqu'il est utilisé un chauffage électrique).
Documents inclus	Manuel d'entretien, schéma de circuit, certificat de conformité, liste d'emballage et dessins 3D de l'équipement.
Garantie et remarques	1Le fournisseur fournit un service gratuit pour les problèmes de qualité de l'équipement pendant la garantie. 2Les consommables (tubes d'éclairage, filtres) et les dommages causés par l'homme ne sont pas couverts.

Super cuire dans une cuisine industrielle KT-PQ-III-PLUS. 1

L'étendue de l'empreinte et la capacité de charge élevée du KT-PQ-III-PLUS en font la solution parfaite de pulvérisation et de cuisson pour:

Transport commercial: Autobus, camions lourds et remorques.

Machines de construction et d'ingénierie: Excavatrices, grues et tracteurs.

Fabrication industrielle: grandes pièces d'acier structurelles, composants d'éoliennes et équipements pétroliers et gaziers.

Projets EPC: installations clés en main pour les centres de fabrication à l'étranger.

Besoin d'une solution personnalisée?

Chaque installation industrielle est unique. Notre équipe d'ingénieurs peut personnaliser les dimensions, la tension (par exemple, 380V / 50Hz / 3Phase), en fonction de votre climat local et des exigences spécifiques du projet.

Les étiquettes:

Cabine de pulvérisation des voitures,

boîte de peinture automobile,

boîte de pulvérisation de boulangerie
