Cabine de Peinture par Pulvérisation à Ouverture Supérieure Personnalisée pour Transformateurs | CoatTech

MOQ:	1
Prix:	USD8000-USD12000/SET
Emballage Standard:	Avec un film et un carton ordinaires
Délai De Livraison:	15 jours après le dépôt
Mode De Paiement:	T/T
Capacité D'approvisionnement:	30set/mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine

Chine

Nom de marque

CoatTech

Certification

Numéro de modèle

Cabine de peinture en aérosol à ouverture supérieure pour transformateurs

Alimentation::

380 V / 50Hz / 3ph ou autre option

Utilisation d'énergie::

Diesel, gaz, vapeur, électrique ou autre option

Porte principale::

Style pliant ou style de roulement électrique

Application::

Bus / camion ou autres produits métalliques

Sources d'énergie::

Eau, électricité, gaz

Revêtement:

10-50UM

Niveau de bruit:

≤80 dB

Matériel:

Acier

Usage:

Peinture automobile, peinture de meubles, peinture industrielle

Système de chauffage:

Brûleur de marque Riello

Mettre en évidence:

cabine de peinture par pulvérisation à ouverture supérieure personnalisée

cabine de peinture par pulvérisation pour transformateurs avec garantie

cabine de peinture par pulvérisation CoatTech

Description du produit

Un stand de peinture sur mesure pour transformateurs lourds: une histoire de succès en Arabie saoudite

Introduction au projetChez CoatTech, nous sommes spécialisés dans la résolution de problèmes complexes de revêtement industriel.pour concevoir et fabriquer une cabine de peinture spécialisée à grande échelleLe projet a nécessité une approche unique pour s'adapter à la taille massive des transformateurs industriels et aux contraintes spécifiques des installations du client.

Le défi: gérer les lourdes chargesLe revêtement des transformateurs industriels représente un défi logistique.Manœuvrer ces pièces dans une cabine de peinture standard à entrée latérale est très inefficace et parfois impossibleLe client s'est fortement appuyé sur les systèmes de grues aériennes existantes pour déplacer ses transformateurs.Ils avaient besoin d'un environnement de peinture à haute performance qui n'entraînerait pas d'obstacles aux opérations de leur grue ou ne nécessiterait pas une révision complète du flux de travail de leur installation.

La solution CoatTech: conception haute précisionPour répondre à ces exigences exigeantes, notre équipe d'ingénieurs a développé unCabine de peinture ouverte en hautCette configuration innovante permet d'abaisser en toute sécurité et avec précision les transformateurs lourds directement dans l'espace de travail à l'aide des grues aériennes existantes du client.

Une fois la pièce en place, le mécanisme spécialisé du toit se ferme en toute sécurité, créant un environnement isolé et contrôlé qui répond aux normes les plus strictes en matière de peinture et de ventilation industrielles.

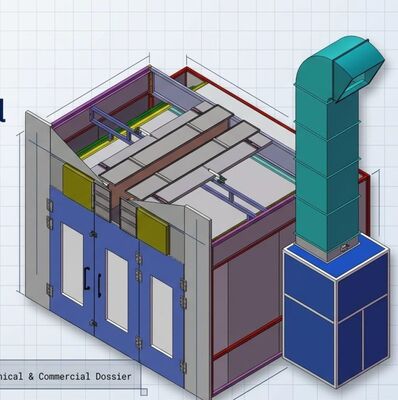

Cabine de Peinture par Pulvérisation à Ouverture Supérieure Personnalisée pour Transformateurs | CoatTech 0

Principaux points saillants du projet

1Intégration sans couture de la grue: la conception de chargement sur le toit élimine complètement le besoin de manœuvres complexes au niveau du sol, réduisant considérablement les temps de chargement et de déchargement.

2Capacité à grande échelle: Conçu avec des dimensions intérieures expansives spécialement conçues pour accueillir des transformateurs industriels de grande taille.

3.Gestion supérieure du débit d'air: la cabine assure une capture et un évacuation optimales des surécoups, garantissant une finition impeccable tout en maintenant un environnement sûr et propre pour les opérateurs.

4Optimisation des installations: en s'adaptant à l'équipement de levage existant,La solution a permis de maximiser l'espace de fonctionnement du client sans nécessiter de modifications structurelles coûteuses de leur bâtiment..

Cabine de Peinture par Pulvérisation à Ouverture Supérieure Personnalisée pour Transformateurs | CoatTech 1

Les caractéristiques techniques:

Spécifications techniques pour la cabine de pulvérisation du transformateur à plafond ouvert
Modèle: cabine de pulvérisation ouverte sur mesure (adaptée au fonctionnement de la grue à jib)
Composant / paramètre	Spécifications détaillées
Dimensions internes	Les mesures de sécurité doivent être appliquées en tenant compte de l'état de l'appareil et de l'état de l'appareil.
Dimensions extérieures	Le nombre de points de contact doit être le même que le nombre de points de contact.
Puits d'échappement à courant vers le bas	Conception de la fosse centrale. Dimensions: 4000 × 3000 mm, Profondeur: 800 mm. Soutenu par un cadre de tube carré. Couvert de grilles lourdes en fer plat de 30 × 4 mm. Capacité de charge: 500 KG / m2.
Portes d'entrée/sortie principales	Conception à travers le moteur (avant et arrière). Ouverture de la porte: 3000 × 3200 mm (W × H). Portes pliantes avec un cadre de tube carré et revêtement en acier de couleur. Isolation du noyau PU.Caractéristiques fenêtres d'observation en verre trempé carré et serrures à pression mécaniques sur les panneaux centrauxPeut être utilisé comme porte d'accès pour le personnel.
Panneaux muraux	d'une haute résistance laine de roche L'épaisseur totale est de 50 mm. Les peaux intérieures et extérieures sont constituées de plaques d'acier de couleur blanche de 0,426 mm avec un noyau en laine de roche.
Panneaux de toiture / haut	d'une haute résistance laine de roche L'épaisseur totale est de 50 mm. Les peaux intérieures et extérieures sont constituées de plaques d'acier de couleur blanche de 0,426 mm avec un noyau en laine de roche.
Système d'éclairage	Éclairage supérieur: 2 rangées (4 ensembles × 4 tubes = 16 pièces de tubes de 18 W).

	Éclairage latéral: 2 rangées (4 ensembles × 4 tubes = 16 pièces de tubes de 18 W).

	Utilise des tubes LED T8 dédiés pour les cabines de pulvérisation Protection contre les explosions IP65 luminaires: luminosité totale: ≥ 1000 LUX.
Assemblée plénière	Dimensions: 4400 × 3700 × 500 mm (L × W × H). Soutenu par des supports de tubes carrés. Il dispose de cadres de filtre enduits de poudre de tôle pliée au bas et d'un filet de support au sommet.
Conception de l'ouverture supérieure	Le toit est doté d'une fente d'accès de 500 mm de largeur et de longueur complète conçue pour le passage de la chaîne de la grue à volet. Amortisseurs pneumatiques des deux côtés (normalement ouverte, se ferme automatiquement au début de la peinture pour assurer l'étanchéité et la pression négative).

(Pour la grue à jib)
Unité de cabinet	Structure de tube carré soudé, configuration à côté.
Unité d'alimentation en air	Équipé d'un ensemble de ventilateurs centrifuges à double entrée. Moteur anti-explosion Puissance: 5,5 kW. Modèle de ventilateur: TAE-500H. Volume d'air total: 20 000 m3/h (environ 11 770 CFM).
Unité d'air d'échappement	Équipé d'un ensemble de ventilateurs centrifuges à double entrée. Moteur anti-explosion Puissance: 7,5 kW. Modèle de ventilateur: TAE-450H. Volume d'air total: 20 000 m3/h (environ 11 770 CFM).
Système de filtration	1Filtre à air d'alimentation primaire: EN 779 classe G3.

	2Filtre de plafond de faible efficacité: Couche adhésive 3D en pleine profondeur; EN 779 classe F5.

	3Filtre à fibre de verre: Installé à la fois sur le plancher et sur le fond de la cabine d'échappement: côté d'entrée d'air vert, côté de sortie d'air blanc; EN 779 classe G3.

	4Filtre à charbon actif: Le charbon actif granulaire spécifiquement destiné à l'adsorption des COV (benzène, xylène, etc.) pour une émission de fumée externe nulle.
Système de commande électrique	Panneau de commande avec relais conventionnels et boutons de pression. Comprend: commutateurs de peinture / éclairage, indicateur de défaut et alarme, interrupteur d'alimentation principal, bouton d'arrêt d'urgence et manomètre.
Système de conduites	Comprend 3 sections de conduits d'échappement de 700 × 700 × 1000 mm, une pièce de 90° et une pièce de 45°.
Capacité de production totale	14 kW
Documents inclus	Manuel d'entretien, diagrammes de câblage électrique, certificat de conformité, liste d'emballage et dessins de disposition 3D.
Remarques et garantie	1La garantie de l'équipement est de 1 an. Le fournisseur fournit un service gratuit pour les problèmes de qualité pendant cette période. Des services payants sont disponibles après l'expiration de la garantie.

	2Les consommables (tubes d'éclairage, filtres) et les dommages causés par l'homme sont exclus de la garantie.

Cabine de Peinture par Pulvérisation à Ouverture Supérieure Personnalisée pour Transformateurs | CoatTech 2

Contactez-nous dès aujourd'huiPrêt à optimiser votre procédé de revêtement d'équipement lourd?

ContactsJe suis désolée., directeur marketing et vente à l'étranger, pour discuter de vos besoins de cabine de pulvérisation personnalisée et obtenir une consultation technique.
