Ligne de revêtement en poudre automatique personnalisée avec système de convoyeur aérien | Étude de cas CoatTech

MOQ:	1
Prix:	USD2000-USD10000/SET
Emballage Standard:	Avec un film et un carton ordinaires
Délai De Livraison:	15 jours après le dépôt
Mode De Paiement:	T/T
Capacité D'approvisionnement:	500set/mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine

Chine

Nom de marque

CoatTech

Certification

Numéro de modèle

OCCL-7

Sytem de contrôle::

Switch Style ou Contrôle de l'écran tactile PLC

Couleur::

Option blanche ou autre

Application::

Produits métalliques

Revêtement:

10-50UM

Dimension::

Comme nécessite

méthode de pulvérisation:

Pulvérisation d'air

Temps de refroidissement:

réglable

Méthode de durcissement:

Circulation de l'air chaud

Dimension:

Comme nécessite

Application:

Revêtement de surface de divers produits

Méthode de revêtement:

Pulvérisation / Trempage / Électrostatique

Système de contrôle:

Nom du produit:

Ligne de revêtement de convoyeur aérien

Couleur du revêtement:

Personnalisable

Couleur:

Option blanche ou autre

Plage de température:

Ambiant à 250°C

Capacité de charge du convoyeur:

Jusqu'à 500 kg

Méthode de chauffage:

Électrique/ Gaz/ Infrarouge

Taper:

Système de revêtement par convoyeur

Système de contrôle:

Contrôle PLC avec interface à écran tactile

Description du produit

1. Ligne de revêtement en poudre automatique personnalisée avec système de convoyeur aérien | Étude de cas CoatTech

Découvrez la ligne de revêtement en poudre automatique personnalisée de CoatTech, conçue pour la peinture industrielle à haute efficacité. Dotée de systèmes de convoyeurs avancés et de récupération par cyclone. Contactez-nous pour des solutions de revêtement personnalisées.

Améliorer la production : Solution personnalisée de revêtement en poudre automatique pour RFL, Bangladesh

Chez CoatTech Intelligent Equipment, nous comprenons que chaque installation de fabrication a des exigences spatiales et de production uniques. Récemment, notre équipe d'ingénieurs a conçu et déployé une ligne de revêtement en poudre entièrement automatique et hautement optimisée pour un projet de fabrication majeur pour le groupe RFL au Bangladesh.

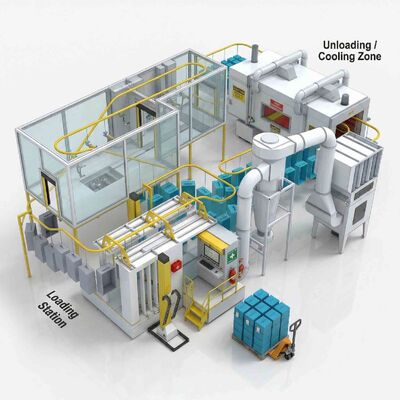

Cette disposition 3D démontre notre engagement à maximiser l'espace au sol tout en offrant une finition ininterrompue et de haute qualité.

2. ⚙️ Points forts du système et rationalité de l'ingénierie
Le cœur de cette conception personnalisée tourne autour d'un flux de matériaux continu et hautement efficace, soigneusement conçu pour réduire la manipulation manuelle et augmenter la production quotidienne :

1. Ligne de convoyeur aérien optimisée : Le système de voie jaune agit comme l'artère principale de l'usine. Nous avons conçu le parcours du convoyeur pour connecter de manière transparente la station de chargement, la cabine de revêtement en poudre automatique, le four de cuisson et la zone de déchargement/refroidissement. Cette boucle continue minimise les goulots d'étranglement et assure un rythme de production constant.

2. Environnement de salle blanche fermé : Pour garantir une finition impeccable, la zone de revêtement principale est enfermée dans une cabine transparente et sans poussière. Cela empêche les contaminants externes d'affecter l'adhérence de la poudre.

3. Système avancé de récupération par cyclone : Positionné centralement, le séparateur cyclone et le système de filtration à haute efficacité capturent la poudre surpulvérisée. Cela permet non seulement de garder l'espace de travail propre, mais aussi de recycler jusqu'à 98 % de la poudre, réduisant ainsi considérablement les coûts de matériaux pour nos clients.

4. Disposition intelligente et ergonomie : Comme le montre la conception, des zones dédiées avec des palettes et des transpalettes hydrauliques sont stratégiquement placées aux zones de chargement et de déchargement. Cette disposition ergonomique réduit la fatigue des travailleurs et accélère le transfert des pièces revêtues vers l'entrepôt.

3. Tableau technique principal

Zone principale du système	Élément de paramètre	Spécification / Valeur	Unité
Aperçu du système	Type de système	Ligne de revêtement en poudre automatique conçue sur mesure	-
	Capacité de traitement	Environ 120-180 caisses par heure (variable)	Caisses/h
	Taille max. de la pièce	(L) 600 x (l) 400 x (H) 800 (caisse typique)	mm
	Poids max. de la pièce	25	kg par cintre
	Empreinte totale estimée	(L) 18 000 x (l) 6 500 x (H) 4 500	mm
	Puissance totale du système	Environ 90 (en charge de pointe, option four électrique)	kW
Système de convoyeur	Type de convoyeur	Convoyeur à chaîne aérien robuste	-
	Type d'entraînement de chaîne	Variateur de fréquence (VFD) pour le contrôle de la vitesse	-
	Pas du cintre	600 (peut être ajusté)	mm
	Vitesse du convoyeur	0,8 - 1,8 (plage variable)	m/min
Cabine de revêtement	Matériau de la cabine	Cadre en profilé d'aluminium et verre trempé de 10 mm	-
	Système d'automatisation	Réciprocateur robotisé 6 axes avec 8 pistolets automatiques	-
	Niveau d'éclairage	≥800	Lux
	Volume de débit d'air	Environ 14 000	m³/h
Système de récupération	Méthode de récupération	Cyclone multi-étages à haute efficacité + post-filtre	-
	Taux de récupération	≥97,5%	-
	Capacité de la trémie	Environ 200 (pour poudre fraîche et recyclée)	Litres
Four de cuisson	Type de four	Four tunnel à recirculation d'air fermé	-
	Source de chauffage	Électrique (brûleur gaz/fioul en option)	-
	Plage de température	Ambiant - 220 (Travail 180-200)	°C
	Uniformité de la température	±5	°C
	Puissance de chauffage	65 (option électrique)	kW
Contrôle et HSE	Contrôleur principal	Automate Siemens avec IHM tactile 10"	-
	Fonctionnalités de sécurité	Portes à verrouillage, arrêts d'urgence multiples, cellule de charge	-
	HSE intégré	Buses de suppression d'incendie visibles, trousse de premiers secours sur plateforme	-
