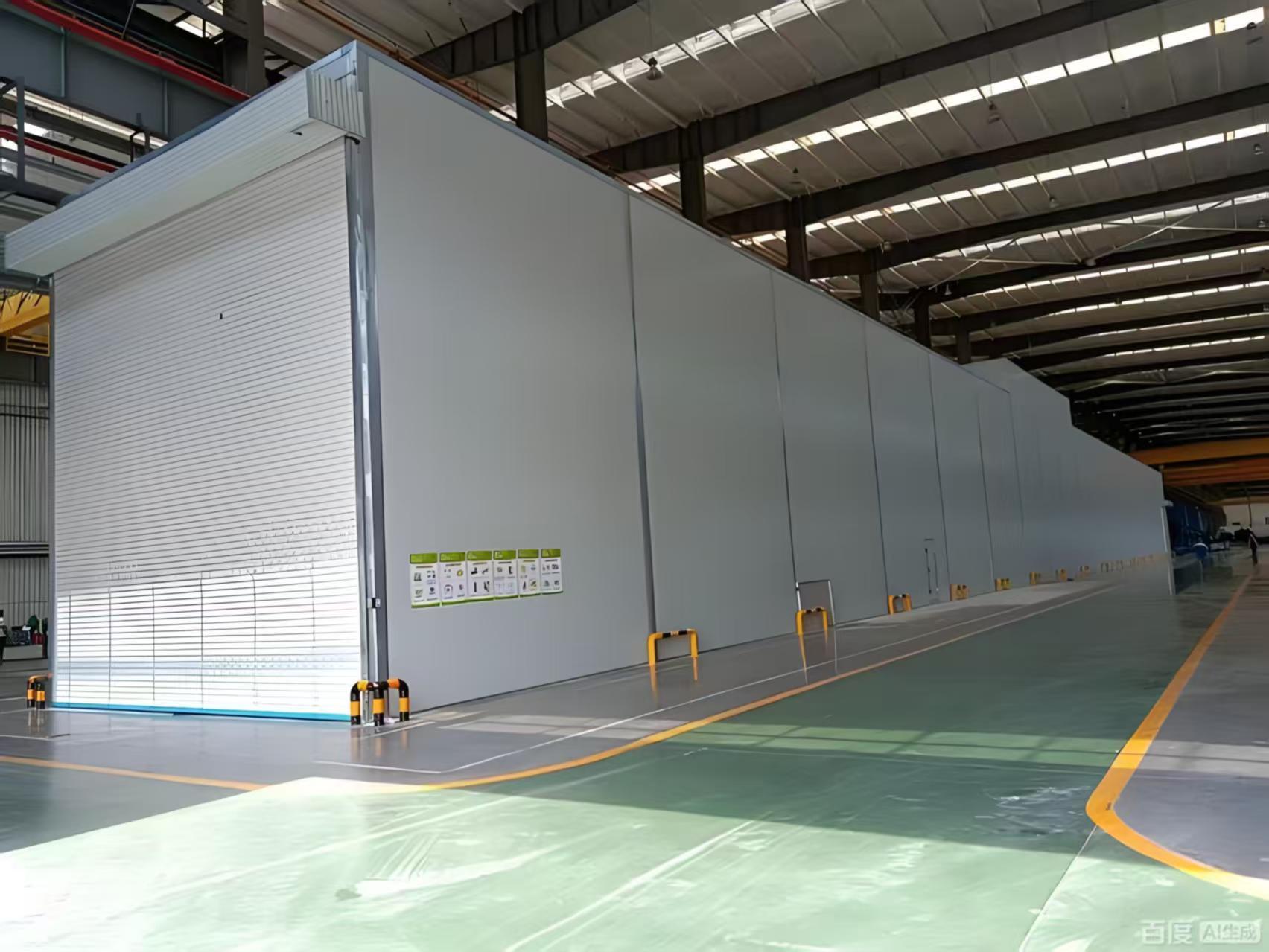

Cabine de peinture pour voiture diesel standard avec système de chauffage et four de pulvérisation
Avantages :
Filtration à haute efficacité et sécurité environnementale
Processus de filtration multi-étapes :
Filtration primaire (G3) capturant les plus grosses particules en suspension dans l'air.
Filtration secondaire (F5) assurant un air d'admission propre.
Filtres anti-brouillard de peinture (G3) piégeant les particules de pulvérisation.
Filtration au charbon actif adsorbant les COV dangereux, dont le benzène et le xylène, assurant un échappement conforme et respectueux de l'environnement.
Contrôle efficace des contaminants : La combinaison d'un plancher grillagé (24 sections de grille en acier) et de configurations d'échappement murales en option empêche l'accumulation de fumées et de particules, maintenant la qualité de l'air et la sécurité de l'opérateur.
Spécifications techniques
Cette cabine de pulvérisation à grande échelle et entièrement équipée est conçue pour les applications industrielles professionnelles de peinture, de cuisson et de finition à haut volume. Sa construction robuste et ses systèmes avancés garantissent un environnement contrôlé, sûr et efficace.
1. Conception structurelle et dimensions
Espace de travail spacieux : Offre un espace de travail interne substantiel mesurant 15 000 mm (L) × 5 000 mm (L) × 5 000 mm (H).
Construction robuste : Construit avec un panneau sandwich EPS de 70 mm d'épaisseur et un panneau de toit EPS de 50 mm d'épaisseur (avec des options de laine de roche ou de PU disponibles), fini avec de l'acier de couleur blanche de 0,426 mm et des bords en acier scellés.
Accessibilité : Comprend une grande porte d'accès principale à 4 vantaux (4 000 x 4 600 mm) et deux portes de travail standard (800 x 2 000 mm) avec fenêtres d'observation et serrures à pression.
2. Système de ventilation et de circulation d'air avancé
Manipulation de l'air à haute capacité : Équipé de deux unités d'air de compensation indépendantes et de deux unités d'air d'échappement pour un contrôle environnemental précis.
Alimentation en air : Débit total de 40 000 m³/h via des ventilateurs centrifuges à rotor externe (2 moteurs de 7,5 kW par unité).
Échappement d'air : Débit total de 4 000 m³/h via des ventilateurs centrifuges entraînés par courroie (2 moteurs de 11 kW).
Conduits polyvalents : Le système comprend plusieurs conduits droits de 1000x1000 mm, des coudes à 90° et à 45°, permettant une disposition de tuyauterie flexible et efficace pour une gestion optimale du débit d'air.
3. Filtration complète et contrôle environnemental
Filtration multi-étapes : Un système de filtration à quatre étapes assure un air d'admission propre et un échappement sûr :
Filtre primaire (G3)
Filtre sub-haute efficacité (F5)
Filtre anti-brouillard de peinture (G3)
Filtre à charbon actif pour l'adsorption des COV (benzène, xylène).
Système de chauffage puissant : Deux systèmes indépendants, chacun avec un brûleur diesel Riello RG5S (puissance maximale de 260 000 KW) et un échangeur de chaleur en acier inoxydable. Capable d'élever la température de la cabine de 0°C à 20°C pour la pulvérisation et à 60°C pour la cuisson en 10 à 15 minutes. (Options gaz naturel/électrique/IR disponibles).
Environnement de travail et sécurité optimaux
Excellent éclairage : Fournit un éclairage ≥1000 Lux via une combinaison de 80 lampes LED antidéflagrantes de 18 W montées en haut et de 88 lampes LED de 18 W au niveau de la taille.
Système de contrôle intégré : Un panneau de contrôle électronique centralisé gère toutes les fonctions : pulvérisation, chauffage, cuisson, minuteries de séchage, éclairage et arrêt d'urgence. Il comprend des contrôleurs de température, des jauges (ampèremètre, voltmètre, pression) et des systèmes d'alarme pour une supervision opérationnelle complète.
Options de plancher et de ventilation : Comprend un plancher grillagé avec des grilles en fer plat et en acier torsadé (24 pièces) et offre une configuration d'échappement murale en option.
|
Intérieur
dimension
|
15000 × 5000 × 5000 mm (L × L × H) |
|
extérieur
dimension
|
15130 × 6890 × 5600 mm (L×L×H) |
| Sous-sol |
Il y a 2 rangées de 30x4 fer plat + ⌀8 grilles de plancher en acier torsadé (24 pièces) des deux côtés du sol (échappement mural en option) |
| porte d'entrée |
Taille de la porte : 4000 × 4600 mm (L×H), porte pliée en tôle, 4 vantaux, fenêtre en verre trempé carré, remplissage : EPS. (Le remplissage peut être ajusté et la porte peut être équipée d'un volet roulant électrique) |
| porte de service |
2 ensembles, taille de la porte de service : 800×2000 mm (L×H), équipée de
serrure à pression et fenêtre d'observation en verre
|
| panneau mural |
Panneau mural en EPS, largeur effective 1150 mm, épaisseur totale 70 mm,
épaisseur de la plaque d'acier de couleur : 0,426 mm, blanc, bords en acier scellés des deux côtés ; ( Laine de roche, PU en option )
|
| toit |
Panneau mural en EPS, largeur effective 1150 mm, épaisseur totale 50 mm ,
épaisseur de la plaque d'acier de couleur : 0,426 mm, blanc, bords en acier scellés des deux côtés ; ( Laine de roche, PU en option )
|
| éclairage |
Éclairage supérieur : 20 groupes × 4 pièces = 80 pièces de lampes de 18 W
Éclairage de la taille : 22 groupes × 4 pièces = 88 pièces de tubes de lampes de 18 W, LED
tubes de lampes, boîtier lumineux antidéflagrant
Éclairage ≥1000Lux
|
|
Unité d'air
installation
|
Entrée d'air par le côté, échappement par l'arrière, tube carré
soudure + cadre en té d'aluminium, peinture blanche, masque en panneau de laine de roche de 20 mm d'épaisseur fabriqué à la machine à haute résistance
|
|
Compensation
Unité d'air
(2 groupes)
|
Chaque groupe est équipé de 2 ventilateurs centrifuges à double entrée à rotor externe, puissance d'un seul moteur : 7,5 kW ; débit total : 40000 m3/h, vitesse du vent à vide : 0,25 m/s ; registre de réglage pneumatique de l'alimentation en air, registre pneumatique de démarrage du cycle. |
|
Échappé
Unité d'air
(2 groupes)
|
Chaque groupe est équipé d'un ventilateur centrifuge à double entrée, entraînement par poulie, puissance d'un seul moteur : 11 kW ; débit total : 4000 m3/h, vitesse du vent à vide : 0,25 m/s ; registre de réglage manuel de l'échappement. |
|
Chauffage
Système
(2 ensembles)
|
Chaque groupe est équipé d'un brûleur diesel Riello RG5S avec un
puissance calorifique maximale de 26 000 kW ; équipé d'un four d'échange de chaleur en acier inoxydable 304 ; augmentation de la température de la peinture : 20°C (de 0°C à 20°C à l'état de pulvérisation) ; peinture de cuisson : 10 à 15 minutes (de 20° à 60ºС) état de la peinture. (Le chauffage au gaz naturel, le chauffage électrique
le chauffage par tube et le chauffage par lampe infrarouge peuvent être sélectionnés)
|
|
filtration
Chaque groupe d'alimentation et d'échappement d'air est équipé de 4 sections de conduits d'air droits de 10 00 x 10 00 x 1000 mm, 1 section de coude à 90° de 10 00 x 10 00 mm et 1 section de coude à 45° de 10 00 x 10 00 mm ;
|
1Coton filtrant primaire d'alimentation en air : Niveau EN 779 : G3
2 filtration sub-haute efficacité : viscose tridimensionnelle pleine profondeur ; Niveau EN799 : F5,
3 Filtration par couverture en coton résistant à la peinture en fibre de verre : Niveau EN 779 : G3 ;
4. Filtration par particules de charbon actif : adsorbe le benzène et le xylène dans les gaz d'échappement
|
| Système de contrôle électronique |
Pulvérisation de peinture, pulvérisation de peinture chauffante, peinture de cuisson, réglage du temps de séchage, interrupteur d'éclairage, voyant de défaut, contrôleur de température, interrupteur d'alimentation, interrupteur d'arrêt d'urgence, minuterie, limiteur de température, ampèremètre, voltmètre, manomètre, alarme de pression |
|
Système de canalisation
Chaque groupe d'alimentation et d'échappement d'air est équipé de 4 sections de conduits d'air droits de 10 00 x 10 00 x 1000 mm, 1 section de coude à 90° de 10 00 x 10 00 mm et 1 section de coude à 45° de 10 00 x 10 00 mm ;
|
puissance totale |
| 56KW |
La cabine de pulvérisation automobile de grande taille est conçue pour répondre à divers besoins avec des spécifications techniques de pointe |
et des caractéristiques adaptables. Les dimensions intérieures sont de 6900 × 3900 × 2650 mm (L × L × H), (PEUT ÊTRE PERSONNALISÉ)
tandis que l'extérieur mesure 7000 × 5350 × 3400 mm (L × L × H). (PEUT ÊTRE PERSONNALISÉ) Le sous-sol robuste
comporte un bardage plié en tôle galvanisée, soutenu par des tubes carrés et une grille de plancher, assurant une capacité de charge globale
de 2,4T, réglable selon les besoins.
La porte d'entrée principale, 3000 × 2600 mm (L×H), comporte trois vantaux avec des fenêtres en verre trempé carré et un remplissage en EPS.
Une porte de service supplémentaire, de dimensions 800×2000 mm (L×H), comprend une serrure à pression et une fenêtre d'observation.
Les panneaux muraux en EPS et le toit en tôle galvanisée de la cabine offrent une isolation robuste, avec des matériaux optionnels disponibles.
Le système d'éclairage fournit plus de 1000Lux avec 32 lampes LED supérieures et 16 lampes LED de taille. L'unité d'air gère efficacement
l'admission et l'échappement, aidée par un brûleur Riello RG5S pour un chauffage optimal. Le système de filtration complet assure
un environnement de travail propre, tandis que le système de contrôle électronique offre un contrôle opérationnel précis. La puissance totale
requise est de 17kW.(PEUT ÊTRE PERSONNALISÉ)
