Salle de pulvérisation automobile Cuisinière à cuire Auto-boîte de peinture Équipement d'atelier
Spécifications techniques

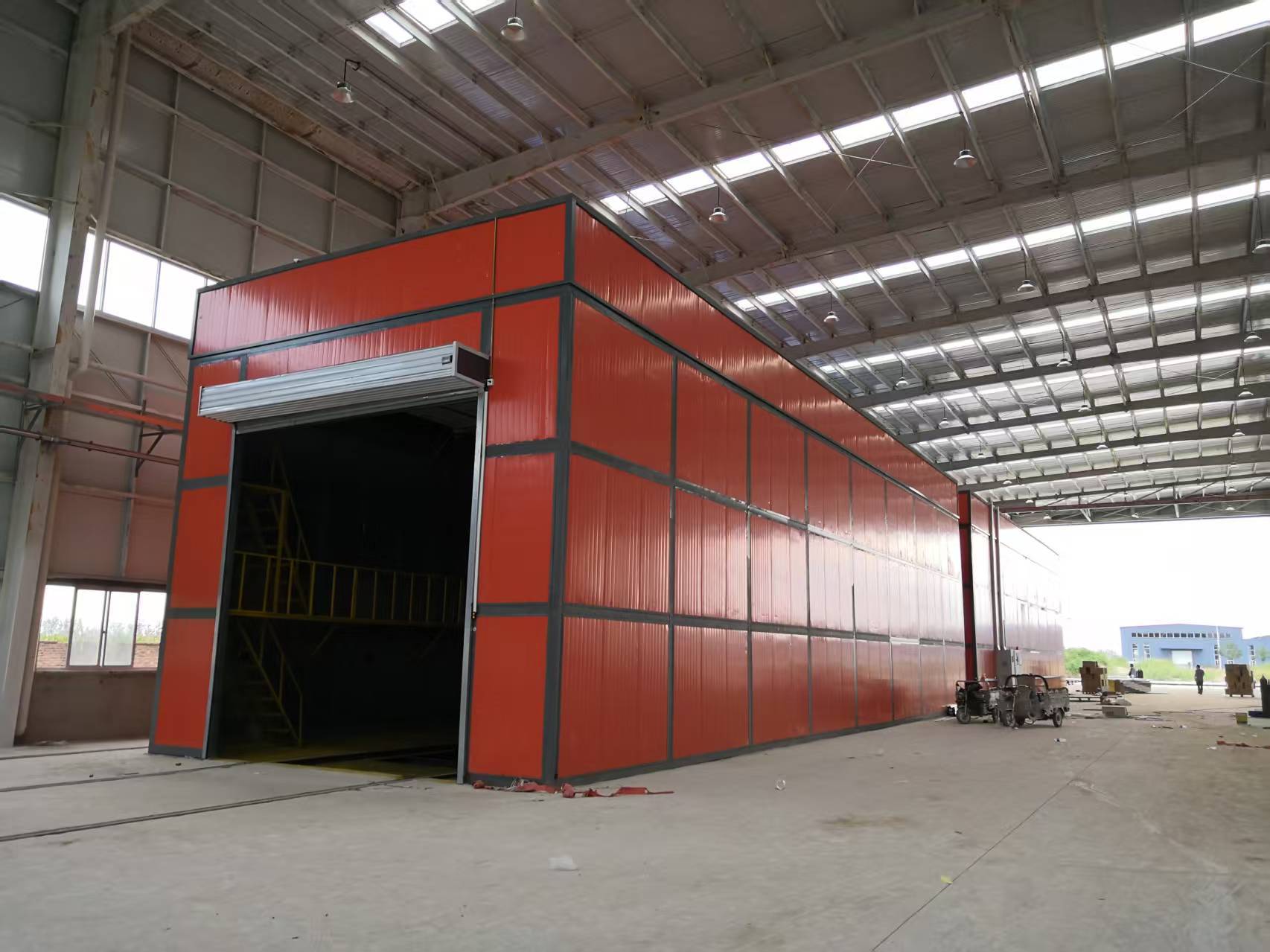

Cette cabine de pulvérisation à grande échelle et entièrement équipée est conçue pour des applications de peinture, de cuisson et de finition industrielles professionnelles à volume élevé.Sa construction robuste et ses systèmes avancés assurent une, un environnement sûr et efficace.
1. Conception structurelle et dimensions
Espace de travail spacieux: offre un espace de travail interne considérable mesurant 15 000 mm (L) × 5 000 mm (W) × 5 000 mm (H).
Construction robuste: Construit avec un panneau sandwich mural en EPS de 70 mm d'épaisseur et un panneau de toit en EPS de 50 mm d'épaisseur (avec des options en laine de roche ou en PU disponibles), fini avec 0.426 mm en acier blanc et bords en acier scellés.
Accessibilité: dispose d'une grande porte d'accès principale à 4 feuilles (4.000 x 4.600 mm) et de deux portes de travail standard (800 x 2.000 mm) avec fenêtres d'observation et serrures à pression.
2Système de ventilation et de débit d'air avancé
Traitement de l'air de grande capacité: équipé de deux unités d'air de maquillage indépendantes et de deux unités d'air d'échappement pour un contrôle environnemental précis.
Apport d'air: débit total de 40 000 m3/h par ventilateurs centrifuges à rotor externe (2x moteurs de 7,5 kW par unité).
Évacuation d'air: débit total de 4 000 m3/h via des ventilateurs centrifuges à bande (2 moteurs de 11 kW).
Ductation polyvalente: le système comprend plusieurs conduits droits de 1000x1000 mm, coudes de 90 ° et 45 °, permettant une disposition flexible et efficace des pipelines pour une gestion optimale du débit d'air.
3Filtration complète et contrôle de l'environnement
Filtration en plusieurs étapes: un système de filtration en quatre étapes assure un air d'admission propre et des gaz d'échappement sûrs:
Filtre primaire (G3)
Filtre à sous-efficacité élevée (F5)
Filtre d'arrêt de peinture (G3)
Filtre à charbon actif pour l'adsorption des COV (benzène, xylène).
Système de chauffage puissant: deux systèmes indépendants, chacun équipé d'un brûleur diesel Riello RG5S (260.000 kW de puissance maximale) et d'un échangeur de chaleur en acier inoxydable.Capable d'élever la température de la cabine de 0°C à 20°C pour la pulvérisation et de 60°C pour la cuisson en 10-15 minutes. (options de gaz naturel/électricité/IR sont disponibles).
Environnement de travail et sécurité optimaux
Excellent éclairage: fournit un éclairage ≥ 1000 Lux via une combinaison de 80 lampes LED à 18W à l'épreuve des explosions montées en haut et 88 à l'échelle de la taille.
Système de commande intégré: un panneau de commande électronique centralisé gère toutes les fonctions: pulvérisation, chauffage, cuisson, minuterie de séchage, éclairage et arrêt d'urgence.mesures (ampère), voltmètre, pression) et systèmes d'alarme pour une surveillance opérationnelle complète.
Options de plancher et de ventilation: Il dispose d'un plancher à grille avec des grilles en fer plat et en acier tordu (24 pièces) et offre une configuration d'échappement par paroi latérale en option.
Les avantages:
Hautes performances: conçues pour un chauffage rapide et uniforme et un flux d'air puissant et équilibré.
Qualité de finition supérieure: un éclairage excellent et un air filtré ultra-propre assurent des résultats de finition de premier ordre.
Sécurité opérationnelle: Construit avec un éclairage à l'épreuve des explosions, un système de filtration complet et une surveillance électronique complète.
Durabilité et flexibilité: Construit avec des matériaux robustes et offre une personnalisation du type de chauffage, de l'isolation et de la configuration des gaz d'échappement.
Efficacité: Les commandes automatisées et les systèmes à grande capacité réduisent le temps et le gaspillage d'énergie.
|
À l'intérieur
dimension
|
Le nombre de points de contact doit être déterminé en tenant compte de l'état de l'appareil et de l'état de l'appareil. |
|
extérieur
dimension
|
Le nombre de points d'étanchéité doit être supérieur à: |
| Au sous-sol. |
Il y a 2 rangées de grilles de plancher en fer plat 30x4 + grilles de plancher en acier tordues 24 pièces sur les deux côtés du sol (échappement des parois latérales en option) |
| porte d'entrée |
Taille de la porte: 4000 × 4600 mm (W × H), porte pliante en tôle, 4 feuilles de porte, fenêtre en verre trempé carré, remplissage: EPS. (Le remplissage peut être réglé,et la porte peut être équipée d'un volet roulant électrique) |
| porte de travail |
2 ensembles, porte de travail: 800 × 2000 mm (W × H), équipé de
verrouillage sous pression et fenêtre d'observation en verre
|
| panneau mural |
Panneau mural en EPS, largeur effective 1150 mm, épaisseur totale 70 mm,
épaisseur de la plaque en acier de couleur: 0,426 mm, blanc, les bords en acier sont scellés des deux côtés (laine de roche, PU optionnel);
|
| le toit |
Panneau mural en EPS, largeur effective 1150 mm, épaisseur totale 50 mm,
épaisseur de la plaque en acier de couleur: 0,426 mm, blanc, les bords en acier sont scellés des deux côtés (laine de roche, PU optionnel);
|
| éclairage |
Éclairage supérieur: 20 groupes × 4 pièces = 80 pièces de lampes de 18 W
Éclairage de la taille: 22 groupes × 4 pièces = 88 pièces de tubes de lampes de 18 W, LED
tubes de lampes, boîte lumineuse à l'épreuve des explosions
Éclairage ≥ 1000Lux
|
|
Unité aérienne
l'installation
|
Entrée d'air par le côté, échappement par l'arrière, tube carré
soudage + cadre de tee en aluminium, peinture blanche, masque en carton en laine de roche de 20 mm d'épaisseur fabriqué à la machine à haute résistance
|
|
Le maquillage
Unité d'air
(2 groupes)
|
Chaque groupe est équipé de 2 ventilateurs centrifuges à double entrée à rotor externe, puissance d'un seul moteur: 7,5 kW; débit total: 40000 m3/h, vitesse du vent sans charge: 0,25 m/s; amortisseur pneumatique d'alimentation en air,démarrage du cycle amortisseur pneumatique . |
|
Épuisée
Unité d'air
(2 groupes)
|
Chaque groupe est équipé d'un ventilateur centrifuge à double entrée, à poulie motrice, puissance d'un seul moteur: 11 kW; débit total: 4000 m3/h, vitesse du vent sans charge: 0,25 m/s; amortisseur d'échappement à réglage manuel. |
|
Le chauffage
Système
(2 séries)
|
Chaque groupe est équipé d'un brûleur diesel Riello RG5S avec un
une puissance thermique maximale de 26 000 kW; équipé d'un four échangeur de chaleur en acier inoxydable 304; peinture à température élevée: 20°C (de 0°C à 20°C en état de pulvérisation); peinture de cuisson:10 à 15 minutes (de 20° à 60°C) condition de peinture. (chauffage au gaz naturel, chauffage électrique
le chauffage par tube et le chauffage par lampe à cuisson infrarouge peuvent être sélectionnés)
|
|
filtrage
système
|
1Coton de filtrage primaire pour l'alimentation en air: niveau EN 779: G3
2 filtration à faible rendement: viscose tridimensionnelle à pleine profondeur; niveau EN799: F5,
3 Filtration des couvertures en coton résistant à la peinture en fibre de verre: EN 779 Niveau: G3;
4Filtrage des particules de charbon actif: adsorbe le benzène et le xylène dans les gaz d'échappement
|
| Système de commande électronique |
Peinture par pulvérisation, peinture par pulvérisation de chauffage, peinture de cuisson, réglage de l'heure de séchage, interrupteur d'éclairage, indicateur de panne, régulateur de température, interrupteur d'alimentation, interrupteur d'arrêt d'urgence, minuterie,limiteur de température., ampéromètre, voltmètre, manomètre, détecteur de pression |
|
L'écoulement
système
|
Chaque groupe d'alimentation et d'échappement en air est équipé de 4 sections de conduits d'air droits de 10 00 x 10 00 x 1000 mm, d'une section de 10 00 x 10 00 mm de coude à 90° et d'une section de 10 00 x 10 00 mm de coude à 45°; |
| puissance totale |
56 kW. |
La cabine de pulvérisation automobile de grande taille est conçue pour répondre à des besoins divers avec des spécifications techniques de premier ordre
Les dimensions intérieures sont de 6900 × 3900 × 2650 mm (L × W × H),
tandis que l'extérieur mesure 7000 × 5350 × 3400 mm (L × W × H).
présente un harnais galvanisé de pliage de tôle, supporté par des tubes carrés et une grille de sol, assurant un support de charge global
capacité de 2,4 T, réglable au besoin.
La porte d'entrée principale, de 3000 × 2600 mm (W × H), a trois feuilles avec des fenêtres en verre trempé carré et un remplissage en EPS.
Une porte de travail supplémentaire, de 800 × 2000 mm (W × H), comprend un verrou à pression et une fenêtre d'observation.
Les panneaux muraux en EPS et le toit en tôle galvanisée des cabines assurent une isolation robuste, avec des matériaux en option.
Le système d'éclairage fournit plus de 1000Lux avec 32 lampes LED supérieures et 16 lampes LED de taille.
L'équipement de filtrage est équipé d'un appareil de chauffage pour le chauffage de l'air intérieur et de l'air extérieur, avec un brûleur Riello RG5S pour un chauffage optimal.
Le système de commande électronique offre un contrôle opérationnel précis.
Les besoins sont de 17 kW. (Peut être personnalisé)
