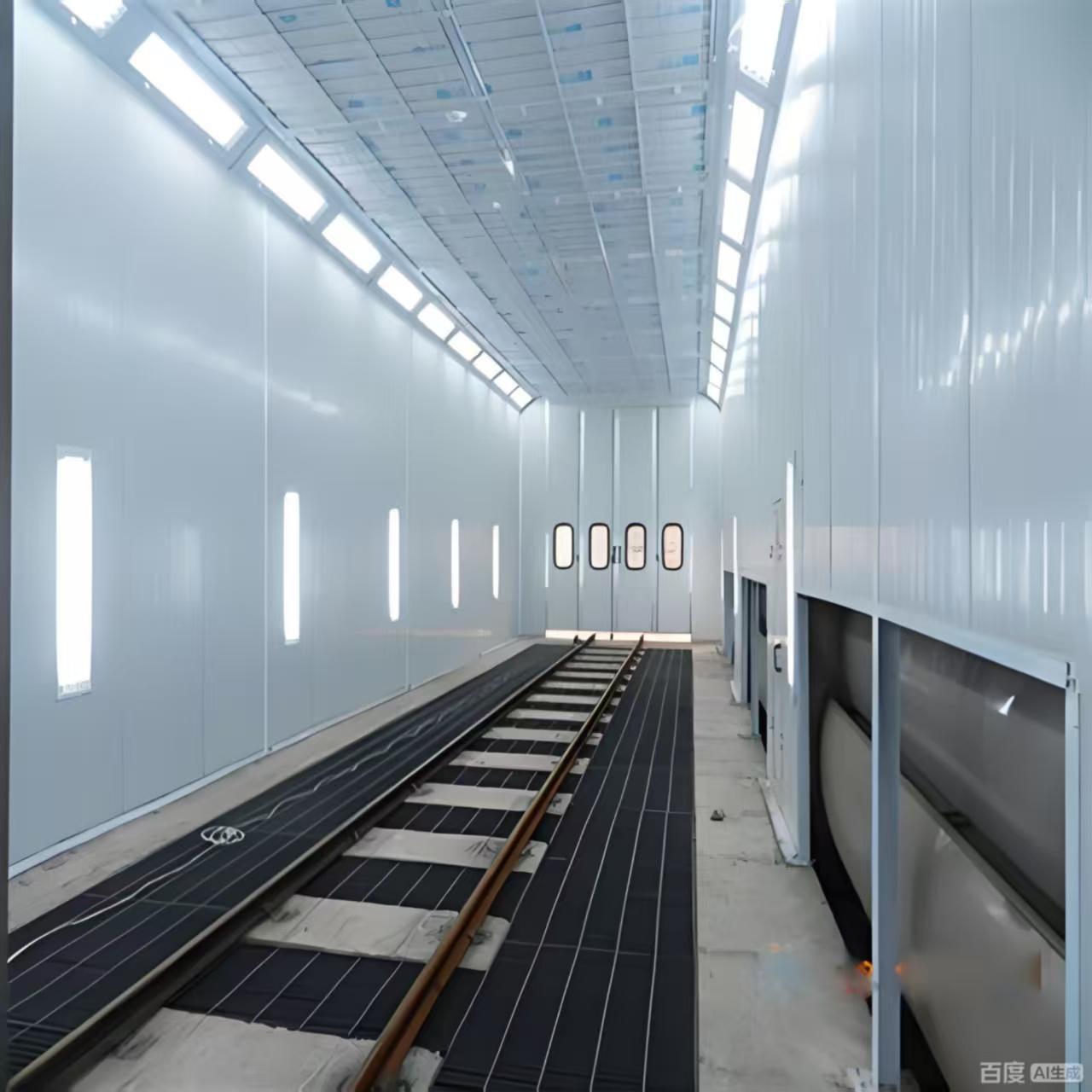

Cabine de pulvérisation automobile personnalisable de grande taille de style électrique
Avantages :
Haute performance : Conçue pour un chauffage rapide et uniforme et un débit d'air puissant et équilibré.
Qualité de finition supérieure : Un excellent éclairage et un air ultra-propre et filtré garantissent des résultats de finition de premier ordre.
Sécurité opérationnelle : Construite avec un éclairage antidéflagrant, un système de filtration complet et une surveillance électronique complète.
Durabilité et flexibilité : Construite avec des matériaux robustes et offre une personnalisation du type de chauffage, de l'isolation et de la configuration de l'échappement.
Efficacité : Les commandes automatisées et les systèmes à haute capacité minimisent le temps de traitement et le gaspillage d'énergie.
Le système d'alimentation et d'échappement d'air de la cabine de pulvérisation comprend quatre sections de 1000 x 1000 x 1000 mm
de conduits d'air droits, une section de coude à 90° de 1000 x 1000 mm et une section de coude à 45° de 1000 x 1000 mm.
Ce système de canalisation polyvalent assure une gestion efficace et flexible du débit d'air, s'adaptant à divers besoins opérationnels.
La conception robuste prend en charge une ventilation et un échappement efficaces, maintenant un environnement propre et contrôlé à l'intérieur de la cabine de pulvérisation.
|
Intérieur
dimension
|
15000 × 5000 × 5000 mm (L × l × H) |
|
extérieur
dimension
|
15130 × 6890 × 5600 mm (L×l×H) |
| Sous-sol |
Il y a 2 rangées de fer plat 30x4 + ⌀8 grilles de sol en acier torsadé (24 pièces) des deux côtés du sol (échappement mural latéral en option) |
| porte d'entrée |
Taille de la porte : 4000 × 4600 mm (L×H), porte pliante en tôle, 4 vantaux de porte, fenêtre en verre trempé carrée, remplissage : EPS. (Le remplissage peut être ajusté et la porte peut être équipée d'un volet roulant électrique) |
| porte de service |
2 ensembles, taille de la porte de service : 800 × 2000 mm (L×H), équipée de
verrou de pression et fenêtre d'observation en verre
|
| panneau mural |
Panneau mural en EPS, largeur effective 1150 mm, épaisseur totale 70 mm,
épaisseur de la tôle d'acier de couleur : 0,426 mm, blanc, bords en acier scellés des deux côtés ; ( Laine de roche, PU en option )
|
| toit |
Panneau mural en EPS, largeur effective 1150 mm, épaisseur totale 50 mm,
épaisseur de la tôle d'acier de couleur : 0,426 mm, blanc, bords en acier scellés des deux côtés ; ( Laine de roche, PU en option )
|
| éclairage |
Éclairage supérieur : 20 groupes × 4 pièces = 80 pièces de lampes de 18 W
Éclairage de la taille : 22 groupes × 4 pièces = 88 pièces de tubes de lampe de 18 W, LED
tubes de lampe, boîtier lumineux antidéflagrant
Éclairage ≥1000Lux
|
|
Unité d'air
installation
|
Entrée d'air par le côté, échappement par l'arrière, tube carré
cadre de soudure + té en aluminium, peinture blanche, masque en panneau de laine de roche de 20 mm d'épaisseur fabriqué à la machine à haute résistance
|
|
Maquillage
Unité d'air
(2 groupes)
|
Chaque groupe est équipé de 2 ventilateurs centrifuges à double entrée à rotor externe, puissance d'un seul moteur : 7,5 kW ; débit total : 40 000 m3/h, vitesse du vent à vide : 0,25 m/s ; registre de réglage pneumatique de l'alimentation en air, registre pneumatique de démarrage du cycle. |
|
Épuisé
Unité d'air
(2 groupes)
|
Chaque groupe est équipé d'un ventilateur centrifuge à double entrée, entraînement par poulie, puissance d'un seul moteur : 11 kW ; débit total : 4 000 m3/h, vitesse du vent à vide : 0,25 m/s ; registre de réglage manuel de l'échappement. |
|
Chauffage
Système
(2 ensembles)
|
Chaque groupe est équipé d'un brûleur diesel Riello RG5S avec un
puissance calorifique maximale de 26 000 kW ; équipé d'un four d'échange thermique en acier inoxydable 304 ; peinture de montée en température : 20 °C (de 0 °C à 20 °C à l'état de pulvérisation) ; peinture de cuisson : 10 à 15 minutes (de 20 ° à 60 °C) état de la peinture. (Chauffage au gaz naturel, chauffage électrique
chauffage par tube et chauffage par lampe infrarouge peuvent être sélectionnés)
|
|
système de filtrage
puissance totale
|
2 filtration à haute efficacité secondaire : viscose tridimensionnelle en profondeur ; niveau EN799 : F5,
3 Filtration par couverture de coton résistant à la peinture en fibre de verre : niveau EN 779 : G3 ;
4. Filtration par particules de charbon actif : adsorbe le benzène et le xylène dans les gaz d'échappement
Système de contrôle électronique
|
| Peinture au pistolet, peinture au pistolet chauffante, peinture de cuisson, réglage du temps de séchage, interrupteur d'éclairage, voyant de défaut, contrôleur de température, interrupteur d'alimentation, interrupteur d'arrêt d'urgence, minuterie, limiteur de température, ampèremètre, voltmètre, manomètre, alarme de pression |
Système de canalisation |
|
Chaque groupe d'alimentation et d'échappement d'air est équipé de 4 sections de 10 00 x 10 00 x 1000 mm de conduits d'air droits, 1 section de 10 00 x 10 00 mm de coude à 90° et 1 section de 10 00 x 10 00 mm de coude à 45° ;
puissance totale
|
56 kW |
| La cabine de pulvérisation automobile de grande taille est conçue pour répondre à divers besoins avec des spécifications techniques de pointe |
et des fonctionnalités adaptables. Les dimensions intérieures sont de 6900 × 3900 × 2650 mm (L × l × H), (PEUT ÊTRE PERSONNALISÉ) |
tandis que l'extérieur mesure 7000 × 5350 × 3400 mm (L × l × H). (PEUT ÊTRE PERSONNALISÉ) Le sous-sol robuste
comporte un bardage en tôle galvanisée pliée, soutenu par des tubes carrés et une grille de sol, assurant une capacité de charge globale
de 2,4 T, réglable selon les besoins.
La porte d'entrée principale, 3000 × 2600 mm (L×H), a trois vantaux avec des fenêtres en verre trempé carrées et un remplissage en EPS.
Une porte de service supplémentaire, de taille 800 × 2000 mm (L×H), comprend un verrou de pression et une fenêtre d'observation.
Les panneaux muraux en EPS et le toit en tôle galvanisée de la cabine offrent une isolation robuste, avec des matériaux en option disponibles.
Le système d'éclairage fournit plus de 1000 Lux avec 32 lampes LED supérieures et 16 lampes de taille. L'unité d'air gère efficacement
l'admission et l'échappement, aidés par un brûleur Riello RG5S pour un chauffage optimal. Le système de filtration complet assure
un environnement de travail propre, tandis que le système de contrôle électronique offre un contrôle opérationnel précis. La puissance totale
requise est de 17 kW. (PEUT ÊTRE PERSONNALISÉ)
