Soudure de tubes carrés et cadre en aluminium pour l'installation d'une unité d'air dans une cabine de pulvérisation

MOQ:	1
Prix:	USD5000-USD10000/SET
Emballage Standard:	Avec du film et du carton ordinaires
Délai De Livraison:	15 jours après dépôt
Mode De Paiement:	T/T
Capacité D'approvisionnement:	30SET/MONTH

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine

Chine

Nom de marque

CoatTech

Certification

Numéro de modèle

Cabine B-A7

Pulvérisateur industriel robuste

Alimentation::

380 V / 50Hz / 3ph ou autre option

Utilisation d'énergie::

Diesel, gaz, vapeur, électrique ou autre option

Porte principale::

Style pliant ou style de roulement électrique

moteur::

Marque ou marque d'importation chinoise

Sytem de contrôle::

Switch Style ou Contrôle de l'écran tactile PLC

Mur::

Sheld en métal, EPS, laine de roche de PU pour l'option

Couleur::

Option blanche ou autre

Application::

Bus / camion ou autres produits métalliques

Sources d'énergie::

Eau, électricité, gaz

Revêtement:

10-25µm

Dimension::

Comme nécessite

Niveau de bruit:

≤80 dB

Taille:

Grand

matériel:

Acier

Usage:

Peinture automobile, peinture de meubles, peinture industrielle

Couleur:

Blanc

Système de filtre:

Filtre de plafond, filtre en fibre de verre, filtre au charbon actif

Porte à rouleaux/personnalisée

Type de produit:

Cabine de jet

Éclairage:

DIRIGÉ

Système de chauffage:

Brûleur de marque Riello

Débit d'air:

25000m³ / h

système de contrôle:

panneau de commande de PLC

Pouvoir:

18.5 kW/personnalisé

Tension:

3*380V 1*220V

Mettre en évidence:

cabine de peinture intérieure d'autobus

cabine de peinture intérieure blanche

une cabine de pulvérisation de grande taille

Description du produit

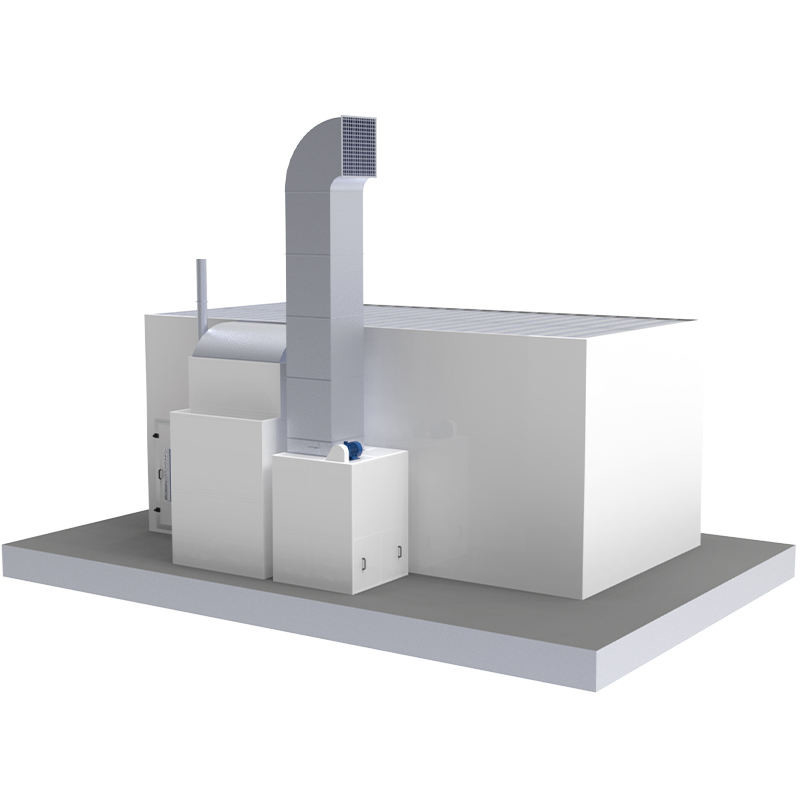

Soudure de tubes carrés et cadre en aluminium pour l'installation d'une unité d'air dans une cabine de pulvérisation

L'installation de l'unité d'air de la cabine de pulvérisation comprend l'entrée d'air du côté et l'échappement de l'arrière, en utilisant

soudage par tubes carrés et cadre de tee en aluminium avec peinture blanche et haute résistance 20 mm fabriqués à la machine

Cette conception assure une gestion efficace du débit d'air, en maintenant l'air propre

L'installation d'une unité d'air robuste permet le fonctionnement optimal

de la cabine de pulvérisation, améliorant la qualité globale de la peinture.

1. Structure et dimensions de la cabine

Spécification	Détails
Zone de travail interne	15,100 (L) × 6000 (W) × 6000 (H) mm
Une empreinte extérieure	15,230 (L) × 6,990 (W) × 6,600 (H) mm
Construction du mur	Panneau sandwich EPS de 70 mm (blanc); acier à double peau de 0,426 mm; assemblage de langue et de rainure.
Construction de toits	Panneau EPS de 50 mm, en acier galvanisé.
Plancher / base	Configuration à deux rangées; barre plate lourde 30x4 + grille en acier tordu de 8 mm; extraction au sol.

2. Systèmes d' accès et d' entrée

Type d'entrée	Configuration
Entrée principale	Porte en tôle à 4 plis (4.000 W × 4.600 H mm); vitrines en verre trempé; cœur EPS.(Facultatif: volet électrique)
Porte du personnel	2 unités (800 W × 2000 H mm); équipées de serrures à pression de sécurité et de verres d'observation.

3. Configuration de la ventilation et du débit d'air

Système	Moteur et performance
Assemblage de la prise	Les fans:4x centrifugeuse à double entrée (rotor externe) Le pouvoir:2 groupes (4 ventilateurs au total); 7,5 kW par moteur Volume de l'air:40,000 m3/h Contrôle du débit:Amortisseur pneumatique
Assemblage d'extraction	Les fans:2x Centrifugeuse à bande Le pouvoir:11 kW par moteur Volume de l'air:4,000 m3/h (nominale) Contrôle du débit:Amortisseur manuel
Kit de conduits	Inclut les conduits droits (4x), 90° coude (1x), 45° coude (1x) par groupe.

4. chauffage et traitement thermique

Composant	Spécifications
Unité de combustion	2x Riello RG5S (fuité au diesel)
Échangeur de chaleur	Acier inoxydable SUS304 à haut rendement
Capacité thermique	Résultats max: 26 000 kW
Résultats	Pulvérisation:Hausse de température de 20 °C Pour cuire:Cible à 60°C (10 à 15 min de montée en puissance)

5. Hiérarchie de filtration

La scène	Filtre des médias	La norme
Intake (pré-filtre)	coton de poche de première qualité	Pour les appareils à moteur électrique
Plafond (bon)	Des supports à haute efficacité à viscose à pleine profondeur	Pour les véhicules à moteur électrique
Plancher (arrêteur)	Matte anti-peinture en fibre de verre	Pour les appareils à moteur électrique
Évacuation (chimique)	Granules de charbon actif	Élimination des COV/odeurs

6. électrique et éclairage

Caractéristique	Détails
Charge de puissance totale	56 kW
Lumières de plafond	20 Fixtures (4 tubes chacune) = 80 tubes
Feux de paroi latéraux	22 Fixtures (4 tubes chacune) = 88 tubes
Intensité lumineuse	≥ 1000 Lux
Panneau de commande	Fonctions: commutateur de mode (spray / cuisson), contrôle de la température, minuterie, arrêt d'urgence, alarme de pression, indicateur de défaillance.

Soudure de tubes carrés et cadre en aluminium pour l'installation d'une unité d'air dans une cabine de pulvérisation 0

Soudure de tubes carrés et cadre en aluminium pour l'installation d'une unité d'air dans une cabine de pulvérisation 1

Soudure de tubes carrés et cadre en aluminium pour l'installation d'une unité d'air dans une cabine de pulvérisation 2

Soudure de tubes carrés et cadre en aluminium pour l'installation d'une unité d'air dans une cabine de pulvérisation 3

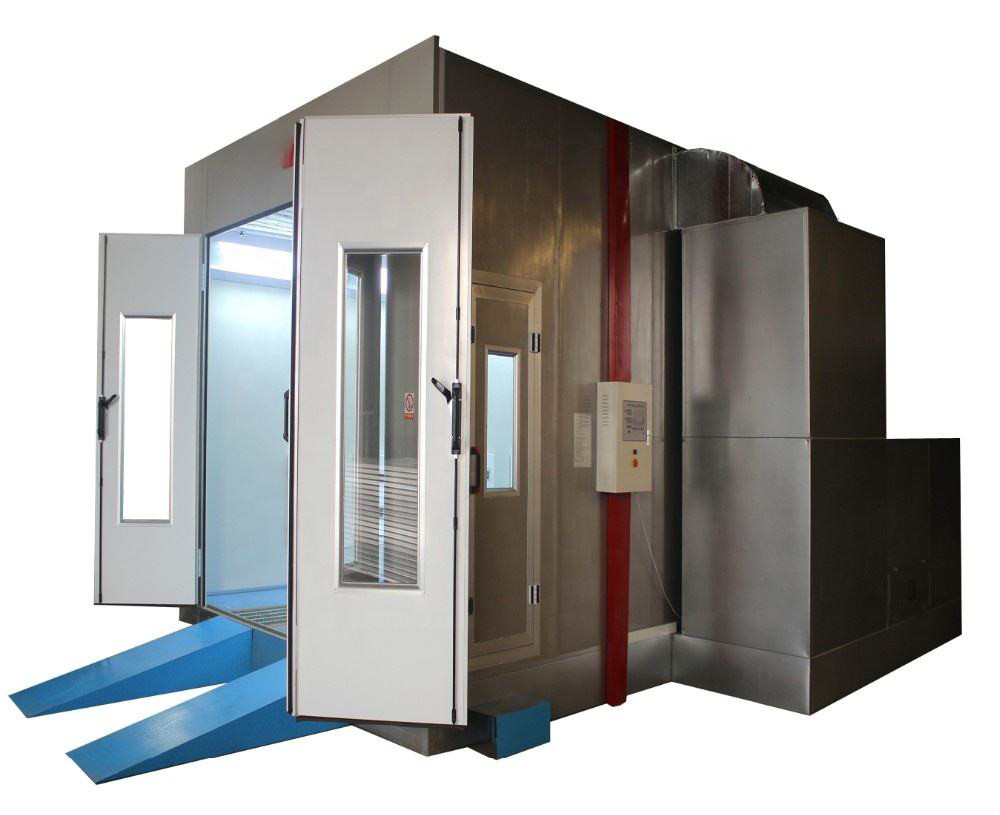

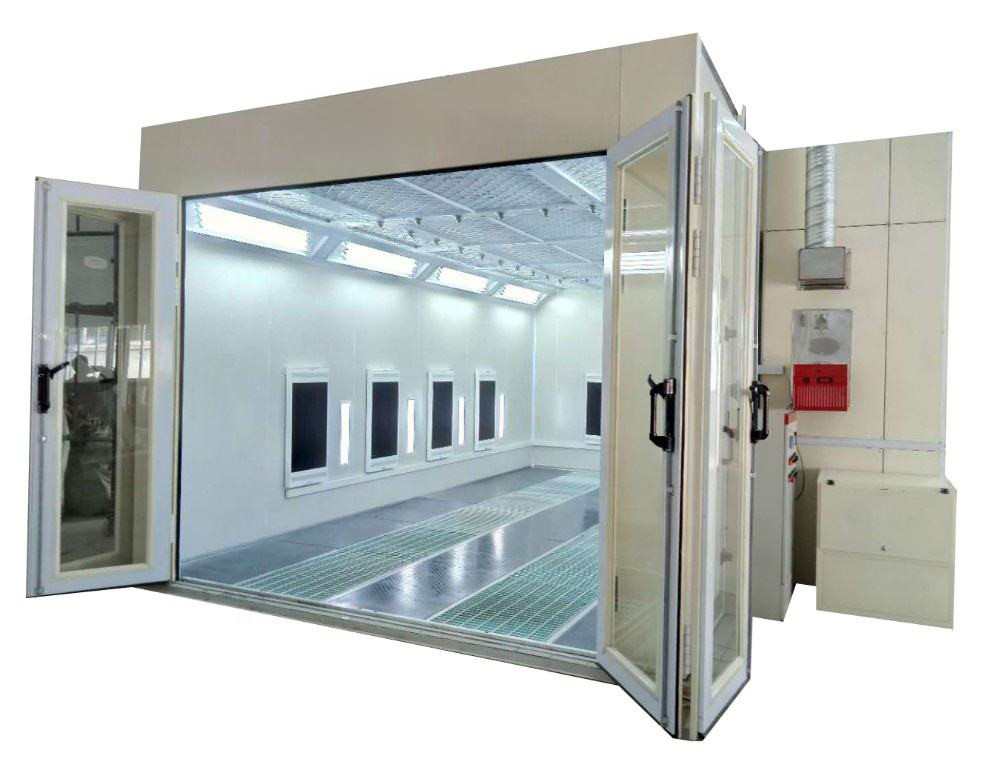

La grande cabine de pulvérisation automobile est conçue pour répondre à des besoins divers avec des spécifications techniques de premier ordre

Les dimensions intérieures sont de 6900 × 3900 × 2650 mm (L × W × H),

tandis que l'extérieur mesure 7000 × 5350 × 3400 mm (L × W × H).

présente un revêtement galvanisé de pliage de tôle, supporté par des tubes carrés et une grille de sol, assurant un support de charge global

capacité de 2,4 T, réglable au besoin.

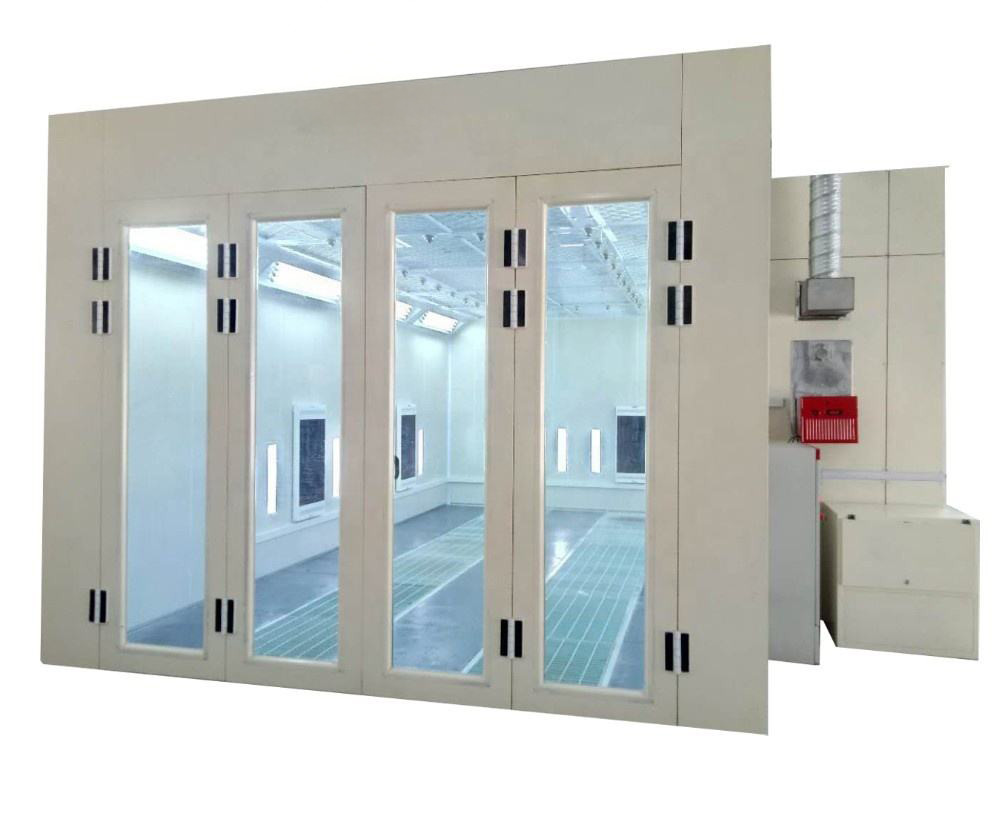

La porte d'entrée principale, 3000 × 2600 mm (W × H), a trois feuilles avec des fenêtres en verre trempé carré et remplissage en EPS.

Une porte de travail supplémentaire, de 800 × 2000 mm (W × H), comprend un verrou à pression et une fenêtre d'observation.

Les panneaux muraux en EPS et le toit en tôle galvanisée des cabines assurent une isolation robuste, avec des matériaux en option.

Le système d'éclairage fournit plus de 1000Lux avec 32 lampes LED supérieures et 16 lampes LED de taille.

Le système de filtration complet assure un chauffage optimal par un brûleur Riello RG5S.

Le système de commande électronique offre un contrôle opérationnel précis.

Les besoins sont de 17 kW. (Peut être personnalisé)

Soudure de tubes carrés et cadre en aluminium pour l'installation d'une unité d'air dans une cabine de pulvérisation 4

Soudure de tubes carrés et cadre en aluminium pour l'installation d'une unité d'air dans une cabine de pulvérisation 5

Soudure de tubes carrés et cadre en aluminium pour l'installation d'une unité d'air dans une cabine de pulvérisation 6

Soudure de tubes carrés et cadre en aluminium pour l'installation d'une unité d'air dans une cabine de pulvérisation 7
