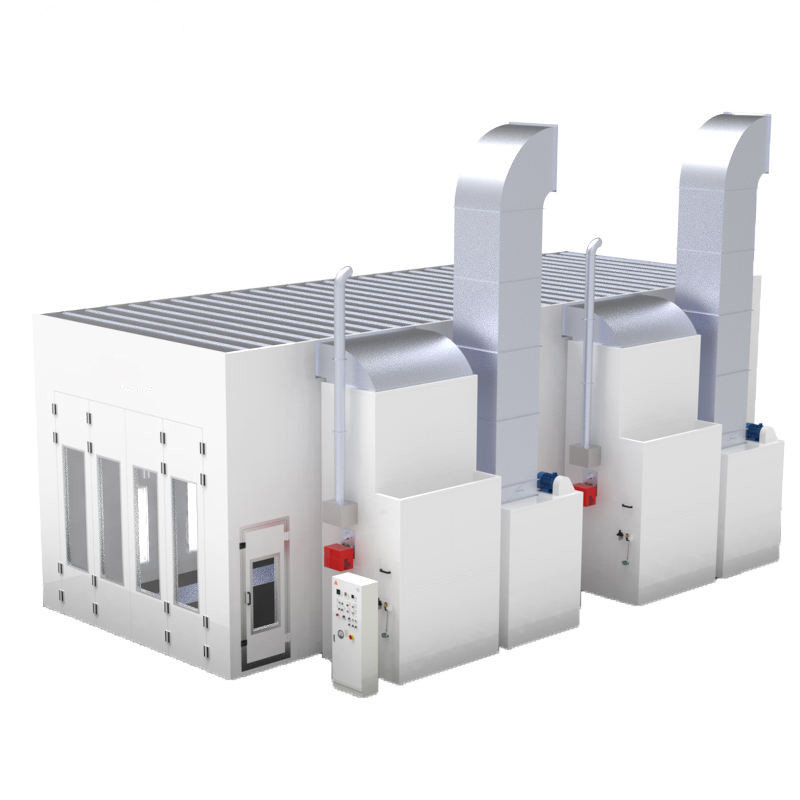

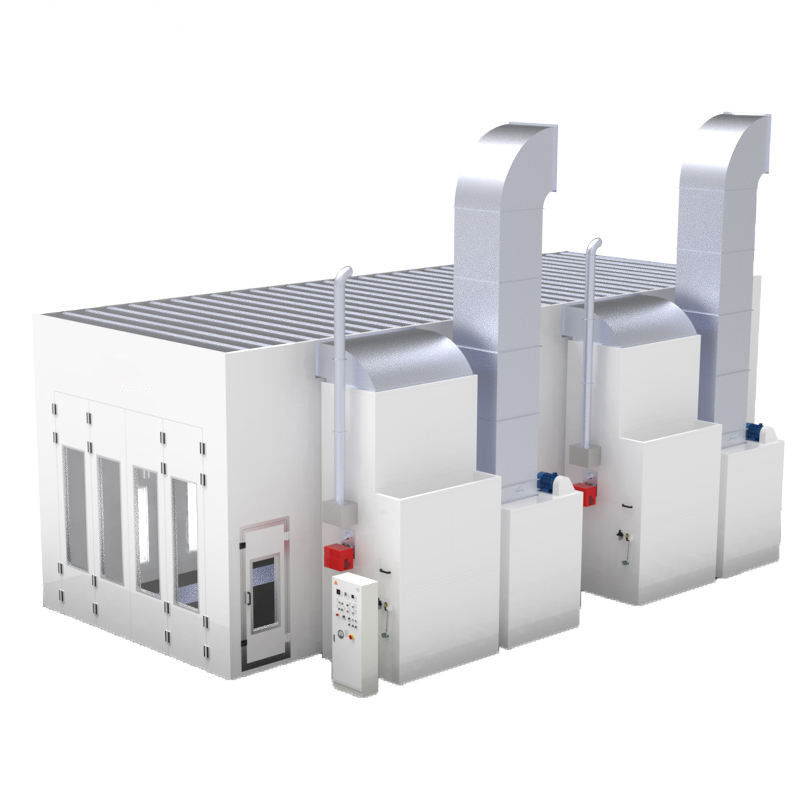

Cabine de pulvérisation industrielle avec portes avant et de travail pour la peinture précise
Les panneaux de paroi et de toit de la cabine de pulvérisation sont fabriqués en EPS avec une plaque d'acier couleur d'une épaisseur de 0,426 mm,
Les panneaux muraux sont d'une épaisseur de 70 mm, tandis que les panneaux de toit sont de
Les deux types de panneaux sont scellés avec des bords en acier pour une durabilité accrue.
La laine de roche et le PU sont disponibles pour une meilleure isolation thermique et une meilleure résistance au feu.
| Catégorie des composants |
Configuration et paramètres techniques |
| Espace de travail intérieur |
15Pour les véhicules à moteur à commande autonome, la valeur de l'indicateur de freinage doit être égale ou supérieure à: |
| Une empreinte extérieure |
15Pour les véhicules à moteur à commande électrique, la valeur de l'indicateur de freinage doit être supérieure ou égale à: |
| Fondation et revêtement de sol |
La mise en page:Configuration de grille à deux rangées.
Matériaux:Barre plate de 30x4 mm combinée à un acier tordu de 8 mm.
Quantité:24 sections de grille individuelles.
Piste d'extraction:Au niveau du sol (projet de paroi latérale facultatif).
|
| Entrée principale |
L'ouverture:4,000 mm (W) × 4,600 mm (H).
Conception:Structure en tôle pliable à 4 feuilles.
Les vitrages:Vitre de sécurité trempé carré.
Le noyau:Isolement EPS.
Les options:Voiture électrique disponible.
|
| Accès au service |
Quantité:Deux unités.
Taille:800 mm × 2 000 mm.
Sécurité:Équipé de serrures et de points de vue.
|
| Le revêtement de la cabine (murs) |
Le type:Un panneau sandwich composite.
Les spécifications:70 mm d'épaisseur (largeur effective 1150 mm).
Finition:0Un calibre 426 mm.
Les bords:Des bandes d'acier double scellés.
Les options alternatives:Laine de roche ou polyuréthane (PU).
|
| Structure du plafond |
Le type:Une planche composite EPS.
Les spécifications:50 mm d'épaisseur (largeur effective 1150 mm).
Finition:0Un calibre 426 mm.
|
| Système d'éclairage |
Plafond de la plage:20 ensembles (4 tubes/ensemble) = 80 unités (18 W).
- Le côté de la matrice:22 ensembles (4 tubes/ensemble) = 88 unités (18 W).
Le type:LED, boîtier à l'épreuve des explosions.
Intensité:≥ 1000 lux.
|
| Ventilation d'admission |
Les groupes:Deux unités.
Spécifications du ventilateur:4 fois centrifugeuse à double entrée (rotor externe).
Moteur:7.5 kW par ventilateur.
Capacité:40,000 m3/h.
Velocité:0.25 m/s (sans charge).
Les amortisseurs:Réglage pneumatique.
|
| Ventilation des gaz d'échappement |
Les groupes:Deux unités.
Spécifications du ventilateur:2x centrifugeuse à double entrée (entraînement à courroie/poulie).
Moteur:11 kW par ventilateur.
Capacité:4,000 m3/h (nominale par spécifications).
Les amortisseurs:Réglage manuel.
|
| Construction de logements |
Structure du bâtimentTubes soudés carrés + cadre en aluminium.
Finition:Un revêtement blanc.
Isolement:Un masque en laine de roche fabriqué à la machine.
|
| Système thermique |
Le brûleur:2 fois le Riello RG5S (diesel).
Échangeur de chaleur:Acier inoxydable SUS304.
Résultats:Maximum de 26 000 kW (capacité thermique).
Mode de pulvérisation:+20°C de hausse (de l'environnement à la cible).
Mode de cuisson:Cible 60°C (temps de montée en puissance de 10 à 15 min).
|
| Étapes de filtration |
Étape 1 (entrée):Coton de poche de qualité primaire G3 (EN 779).
Étape 2 (plafond):F5 Médias de viscose à pleine profondeur (EN 779).
Étape 3 (étage):Le système d'arrêt de brouillard en fibre de verre (G3).
Étape 4 (sortie):Carbone actif (adsorption par COV/benzène).
|
| Interface de commande |
Fonctions:Sélecteur de mode (spray/cuisson), régulateur de température, chronomètre de cycle.
Sécurité:Arrêt d'urgence, indicateur de défaillance, alarme de pression, limiteur de température.
Étalons:Voltmètre, ampéromètre, jaugeur de pression.
|
| Kit de conduits |
Les hétéros:4 sections (1000 mm3) par groupe.
Les courbes:1x 90° coude, 1x 45° coude par groupe.
|
| Charge électrique totale |
56 kW |
La grande cabine de pulvérisation automobile est conçue pour répondre à des besoins divers avec des spécifications techniques de premier ordre
Les dimensions intérieures sont de 6900 × 3900 × 2650 mm (L × W × H),
tandis que l'extérieur mesure 7000 × 5350 × 3400 mm (L × W × H).
présente un revêtement galvanisé de pliage de tôle, supporté par des tubes carrés et une grille de sol, assurant un support de charge global
capacité de 2,4 T, réglable au besoin.
La porte d'entrée principale, 3000 × 2600 mm (W × H), a trois feuilles avec des fenêtres en verre trempé carré et remplissage en EPS.
Une porte de travail supplémentaire, de 800 × 2000 mm (W × H), comprend un verrou à pression et une fenêtre d'observation.
Les panneaux muraux en EPS et le toit en tôle galvanisée des cabines assurent une isolation robuste, avec des matériaux en option.
Le système d'éclairage fournit plus de 1000Lux avec 32 lampes LED supérieures et 16 lampes LED de taille.
Le système de filtration complet assure un chauffage optimal par un brûleur Riello RG5S.
Le système de commande électronique offre un contrôle opérationnel précis.
Les besoins sont de 17 kW. (Peut être personnalisé)
