Paramètre du produit

Je propose:

La ligne de revêtement à rouleaux est adaptée aux pièces ordinaires de volume moyen, telles que

roues d'automobile, plateaux tournants, fours, etc.

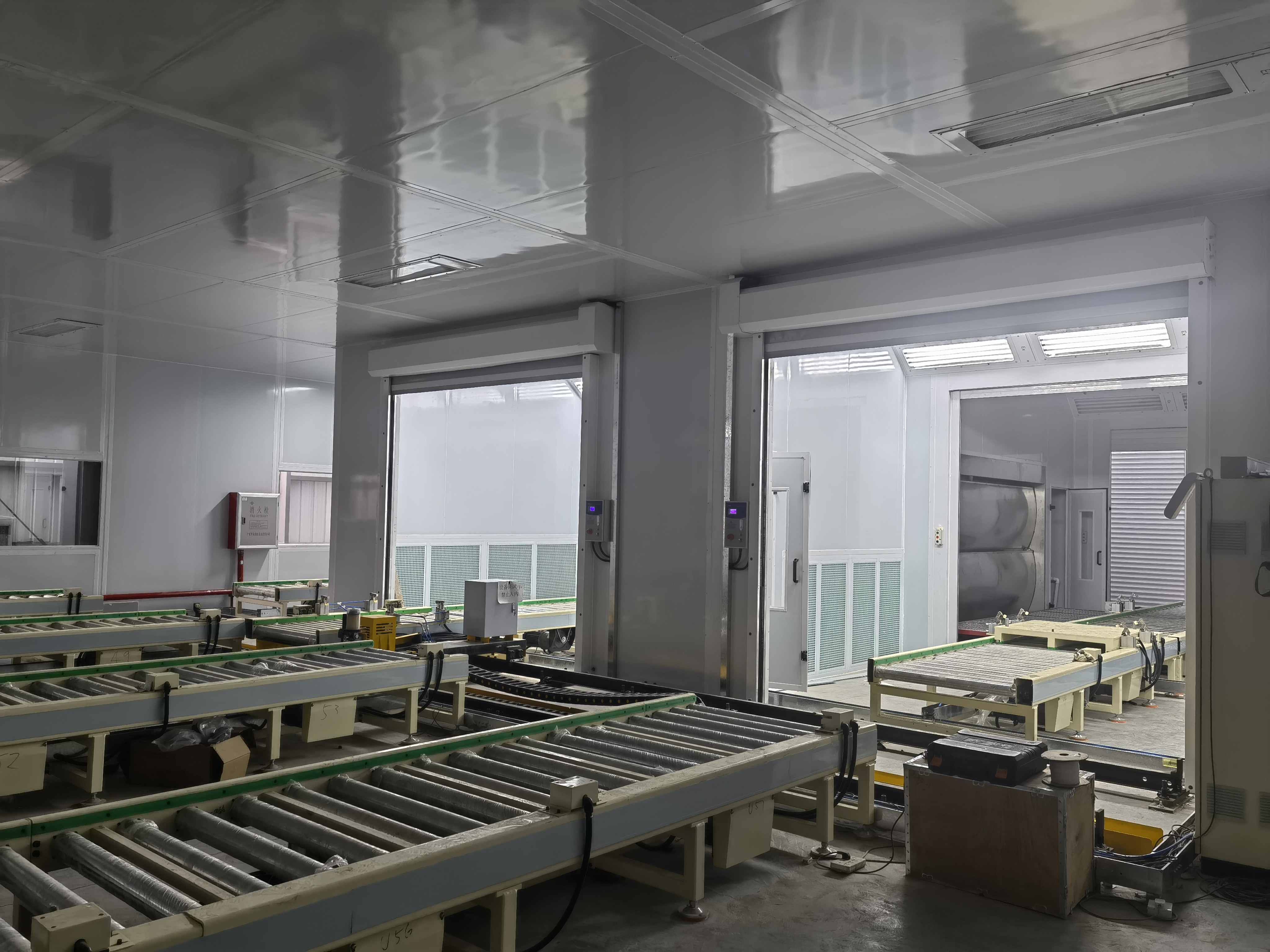

En tant que type d'équipement de pulvérisation automatisé, la ligne de peinture par pulvérisation à rouleaux se compose principalement de six composants principaux: équipement de prétraitement, équipement de pulvérisation, four,

système de source de chaleur, système de commande électronique, ligne de convoyeur à rouleaux, etc. Il peut placer la pièce sur le dispositif d'outillage de la ligne de convoyeur,et envoyer la pièce dans la zone de pulvérisation pour pulvérisation par la rotation du rouleauLa ligne de rouleaux en général

Chaque station dispose d'un bouton de commande manuel, et chaque

L'ensemble de la ligne adopte un contrôle PLC, un réglage de vitesse pas à pas et est équipé de

plusieurs sondes d'induction et boutons de commande.

Le rouleau électrique est un nouveau type d'équipement de conduite dans lequel le moteur et le réducteur sont placés à l'intérieur du corps du rouleau.

Les moteurs traditionnels et l'équipement d'entraînement séparé doivent être remplacés par des réducteurs situés à l'extérieur de la

Une roue à roulettes.

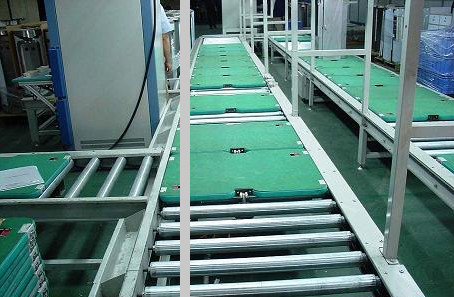

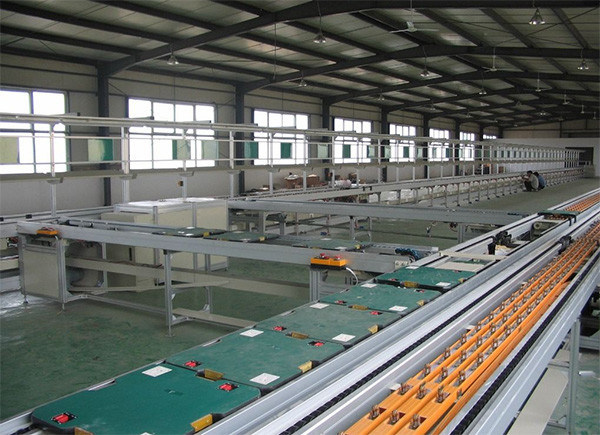

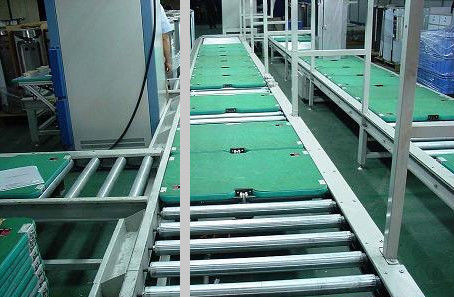

Structure du convoyeur à rouleaux électrique

a. Cadre de rails latéraux du corps de ligne: Il est constitué de plaques d'acier pliées d'une épaisseur de

La spécification est de 160×60 mm.

la hauteur d'installation des plaques latérales ne dépasse pas l'épaisseur de la plaque inférieure de l'outillage et n'interfère pas avec la rotation de la plaque d'outillage.

b. Pièces de carrosserie en ligne: profil carré, spécifications supérieures à 80 × 50 mm, hauteur réglable pour assurer une résistance suffisante au support

c. Exigences relatives à la configuration des lignes à rouleaux

1 Tous les rouleaux doivent être bien traités et ne pas présenter de défauts susceptibles de provoquer des dommages ou des dommages.

Les rouleaux sont constitués de tuyaux en acier sans soudure d'une épaisseur de paroi ≥ 6 mm.

2Les roulements à rouleaux utilisent tous des roulements de haute qualité, à double face scellés de haute qualité

les roulements, et tous les roulements utilisent d'abord des roulements standard.

3La chaîne à rouleaux adopte une structure en acier à dentelle. La dentelle se maquille bien avec la chaîne et le rouleau fonctionne en douceur.

le couvercle de la chaîne en tôle d'acier, dont la hauteur est inférieure de 3 à 4 mm à celle de la surface de travail du rouleau.

4 La chaîne inférieure du rouleau est utilisée pour traîner.

les côtés du rouleau sont amovibles et la différence de hauteur entre les trois rouleaux est

pas plus de 2 mm.

5La chaîne adopte une chaîne nationale de marque de haute qualité.

La chaîne adopte une fonction de tension manuelle.

6L'ensemble des fils a une structure solide et une belle apparence.

une résistance suffisante à la charge et assure une production continue.

7 La plaque d'outillage doit être en transition en douceur pendant le processus de travail et le bruit de tous les équipements et de leurs dispositifs de conduite ne doit pas dépasser 75 dB pendant le processus de travail.

processus de travail.

Le rouleau de puissance est personnalisé selon les paramètres requis par la partie A.
